Дымник на трубу дымохода: все разновидности, советы по выбору материала и конструкции, инструкция по установке

Все, что нужно знать о дымниках на трубы: как они увеличивают тягу, из чего и в какой форме изготавливаются. Пошаговая инструкция для установки, все разновидности элементов с фото и описанием.

Как выглядит дымник на трубу: конструкция и размеры

Современные дымники на кирпичные трубы имеют множество разных названий. Их часто именуют колпаками, зонтиками или флюгарками. Последние изначально предназначались для установки флюгера – устройства, поворачивающегося под действием ветра. Издалека дымники выглядят как маленькие крыши. Чаще всего в плане они имеют квадратную или прямоугольную форму.

Конструкция классического дымника на трубу

Размеры дымника на кирпичную трубу зависят от ее габаритов. Специалисты отмечают, что правильный колпак должен полностью закрывать дымоход. Это значит, что по периметру дымник должен выступать за пределы трубы.

Размеры дымника на трубу определяются типом кладки дымохода, поскольку от нее зависят габариты сечения. По количеству и размеру кирпичей можно вычислить параметры самой трубы и по ним подобрать подходящий колпак.

Варианты кладки кирпичной трубы с размерами

Для безопасной эксплуатации кровли советуем изучить подробнее: «Расчет количества снегозадержателей на крышу».

Где можно использовать дымник

  • При обустройстве домашних печей. Дымник подходит для домов, отапливаемых дровами или торфом, но здесь необходимо дополнительно позаботиться об установке искроулавливателей. Они изготавливаются из нержавеющей стали и выполняются в виде сетки с ячейками 5х5 или 6х6 мм.
  • Для установки каминов.
  • При монтаже котлов отопления. Дымники для труб газохода имеют специальное вентиляционное отверстие, обеспечивающее свободный выход продуктов горения.
  • При оборудовании дома системой вентиляции. В таком случае колпак служит оголовком вентиляционных труб. Он усиливает тягу и повышает эффективность естественной вентиляции жилища.

Обратите внимание: искроулавливатели также необходимы, если при строительстве кровли использовались гонт, дранка, тростник или прочие горючие материалы.

Дымники на нескольких трубах

Отличия от флюгарки, зонта, оголовка и колпака

Функционально перечисленные элементы и дымник представляют собой абсолютно разные устройства. Их часто путают из-за похожего внешнего вида. Но в их функциях есть некоторые различия:

  • Флюгарка. Представляет собой особую конструкцию, которая способна вращаться. За счет таких движений флюгарка разгоняет воздух около трубы, не давая попадать ему внутрь и усиливая вывод дыма из трубы.
  • Зонт. Внешне представляет собой колпак конусообразной формы. Применяется только в целях защиты от дождя и снега, предназначен для квадратных и круглых труб.
  • Оголовок. Так называют комплекс всех элементов, устанавливаемых сверху на трубу для ее защиты. Это могут быть и дымники, и колпаки, и обшивка.
  • Колпак. На него крепятся кронштейны, к которым затем фиксируют защитные элементы. Колпак украшает и защищает саму горловину трубы.

Функции дымника для трубы

Дымник не дает горячему воздуху попасть обратно в трубу и препятствует появлению на дымоходе сосулек и наледи. При установке на вентиляционные каналы устройство обеспечивает интенсивный воздухообмен. Какие еще задачи выполняет дымник:

  • Обеспечивает защиту от попадания дождя, града и снега. Большое количество влаги может буквально «запереть» тягу.
  • Защищает кирпичную трубу от разрушения из-за воздействия осадков. Для этого колпак оснащают канавками для отведения конденсата, образующегося на поверхности металла из-за контакта с горячим дымом или воздухом, если дымник установлен на вентканал.
  • Исключает попадание в дымоход посторонних предметов, а также мелких животных или птиц, часто плетущих в таких местах свои гнезда.
  • Увеличивает тягу. Для этого используются как обычные колпаки, так и специальные дефлекторы (аэродинамические колпаки). Они позволяют увеличить тягу примерно на 20%.

Не стоит преуменьшать и декоративную функцию дымников. Они помогают сделать завершенным облик трубы и дома в целом, дополняя оформление кровли.

Необычный дымник на трубу

Обратите внимание: дымник имеет очень важное значение в обеспечении безопасности вашего жилища. Из-за попадания в трубу посторонних предметов свободный поток воздуха прекращается, что приводит к распространению дыма и угарного газа внутри помещений. Это чревато серьезным отравлением организма и даже более печальными последствиями.

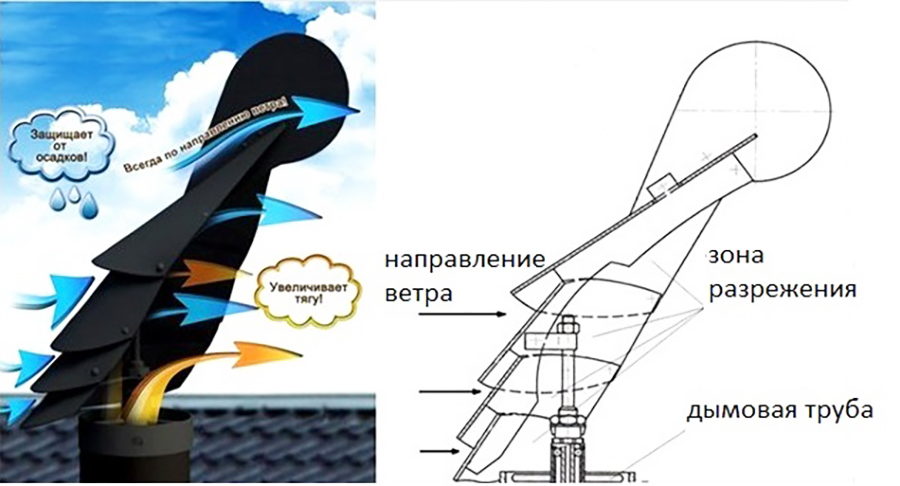

Как работает дефлектор

Дефлектор – это аэродинамическое устройство, которое работает за счет эффекта Бернулли, известного в области аэродинамики. Колпак сверху дымохода разделяет воздушный поток и тем самым создает вихревые потоки. В результате возле выхода из трубы создается зона с пониженным давлением, а воздух всегда стремится из области с высоким давлением в область с низким. В результате и происходит увеличение тяги.

Конструктивно дефлекторы представляют собой 2 цилиндра: верхний в форме усеченного конуса и нижний. Дым в зависимости от направления ветра выходит в верхний или нижний канал. Сверху дефлектор также защищен колпаком.

Обратите внимание: увеличению тяги способствует даже обычный колпак. Но дефлекторы, будучи специально разработанными для увеличения тяги, дают более значительный эффект.

Разновидности дымников для трубы

По фото дымников на кирпичные трубы можно увидеть, что эти аксессуары могут иметь разную форму:

  • шатровую,
  • двух- или четырехскатную,
  • плоскую,
  • полуцилиндрическую,
  • шпилевидную,
  • четырех- или многощипцовую.

Важно: плоские дымники рационально использовать в теплом климате, где нет осадков в виде снега. Такие колпаки больше подходят для установки на плоские крыши.

Разновидности дымника на трубу

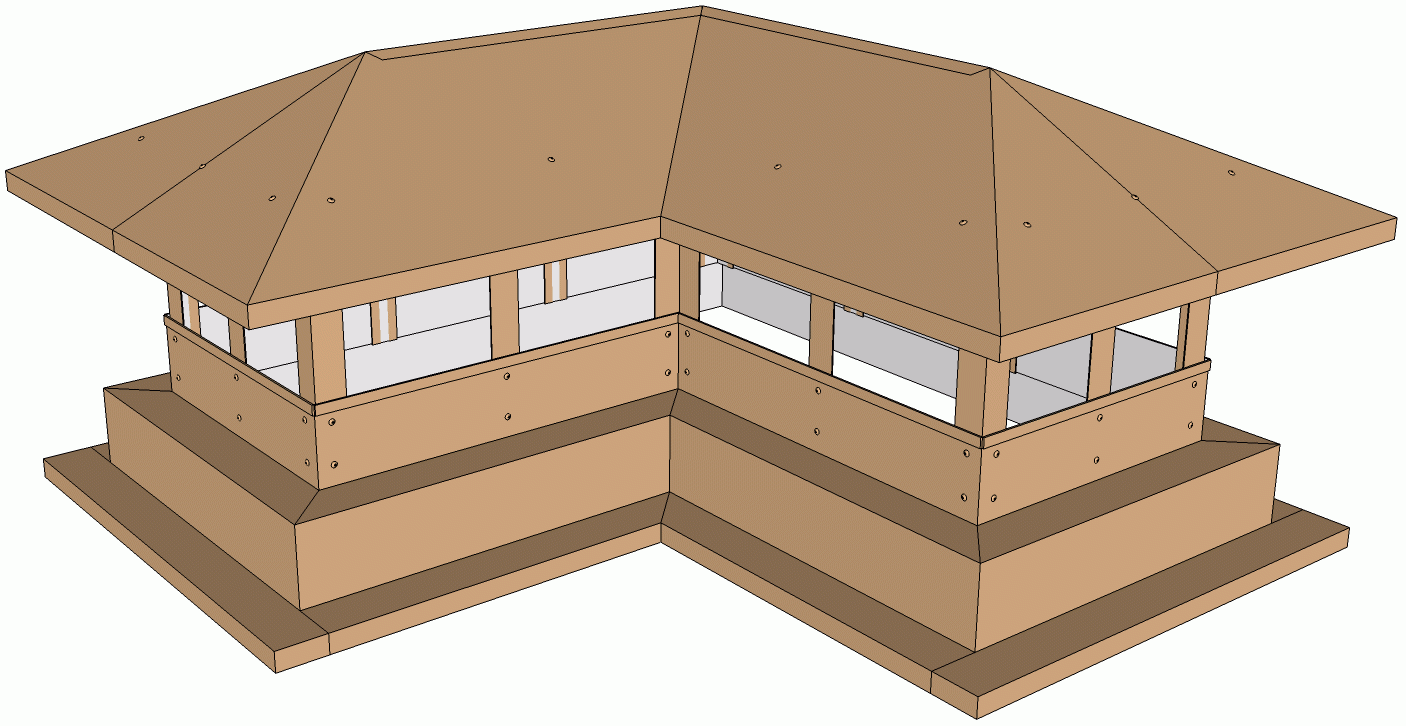

Еще дымники различаются по общей конфигурации. На рынке встречаются такие колпаки:

  • Стандартные. Традиционно состоят из самого колпака и элемента юбки, который необходим для крепления. Подходят практически для всех дымоходов, в том числе фальштруб, поэтому используются чаще остальных видов.
  • С защитной решеткой. От предыдущих моделей отличаются наличием металлической сетки. Подходит, если камин или печь используется очень редко. В таком случае решетка защитит трубу от птиц, которые могут свить в ней гнездо, а еще от попадания мусора.
  • С откидной крышкой. Облегчает процесс чистки дымохода от сажи и ремонт трубы.
  • С усиленной тягой. Для увеличения тяги устройство может быть дополнено двойной крышкой или функцией принудительной вытяжкой. Подобные дымники устанавливают там, где требуется усиленный вывод отработанного воздуха.

Распространенные модели дымников

  • Универсальная скатная.

Скатный дымник – наиболее распространенный и простой вариант, подходящий как для дымоходов, так и для труб вентиляции.

  • С выпуском для камина или дымохода котельной.

Имеет открытое исполнение с дополнительным свободным выходом для отработанных газов.

Колпак с выпуском для камина или дымохода котельной

  • С закрытым выпуском для камина или дымохода.

В отличие от предыдущего варианта имеет закрытый свободный выпуск для отработанных газов. Подходит для установки на трубы котельных.

Флюгер с закрытым выпуском

Щипцовый дымник очень оригинально выглядит. Подойдет для трубы барбекю или летней кухни, для каминных и печных дымоходов квадратного сечения. Кроме интересного дизайна, характеризуется хорошей способностью к сквозному проветриванию.

Дымник щипцовой формы

Верхняя часть флюгарки изготавливается из листа металла, который был подвергнут изгибу для получения формы полуцилиндра. Такая конфигурация обеспечивает максимальное сквозное проветривание по периметру и с торцов. Хорошо подходит для труб, прямоугольных в плане.

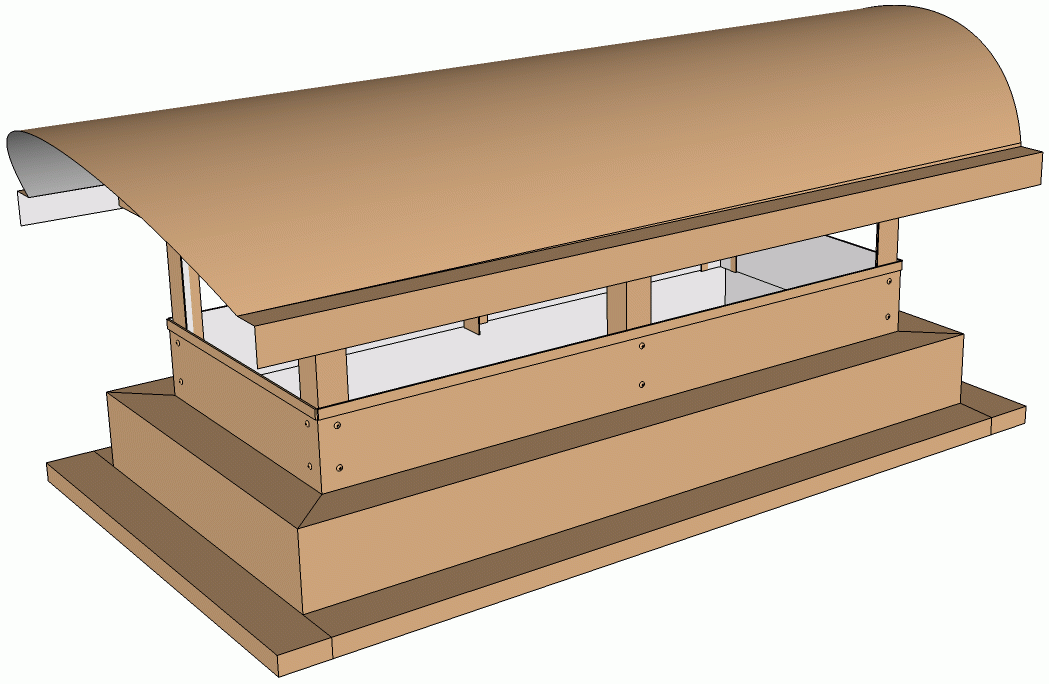

Дымник полуцилиндрической формы

Флюгарка может изготавливаться с любым количеством граней в основании. Кроме Г-образных также существуют Т-образные колпаки.

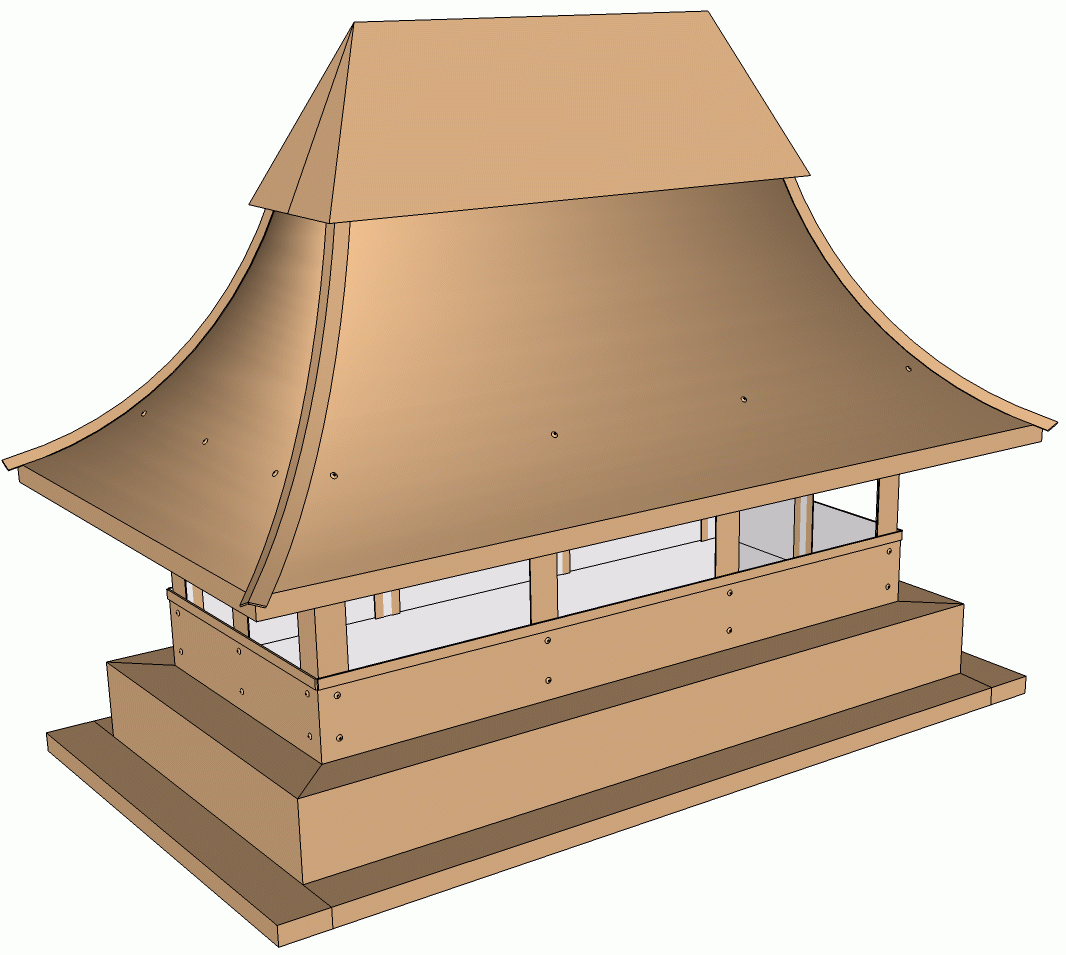

Одна из самых изысканных и привлекательных форм с изогнутыми радиальными гранями. Особенно актуальна при наличии другого кровельного декора.

Отлично дополняет крыши, на которых есть шпили или башни.

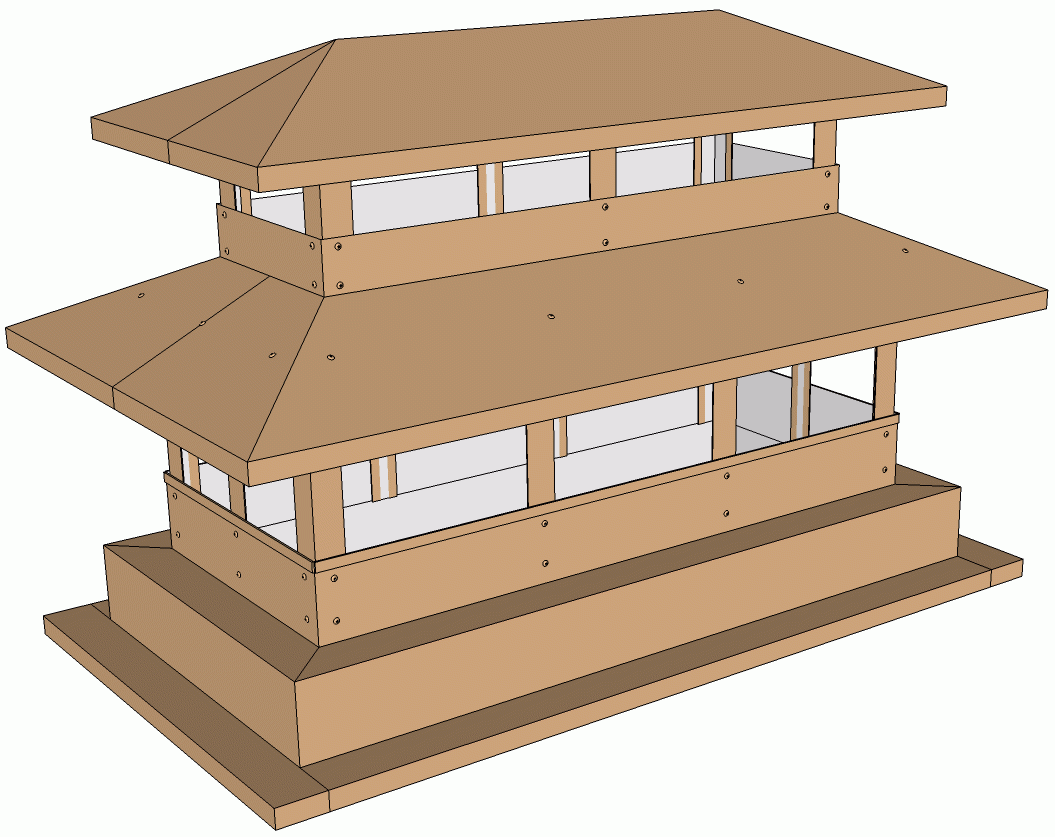

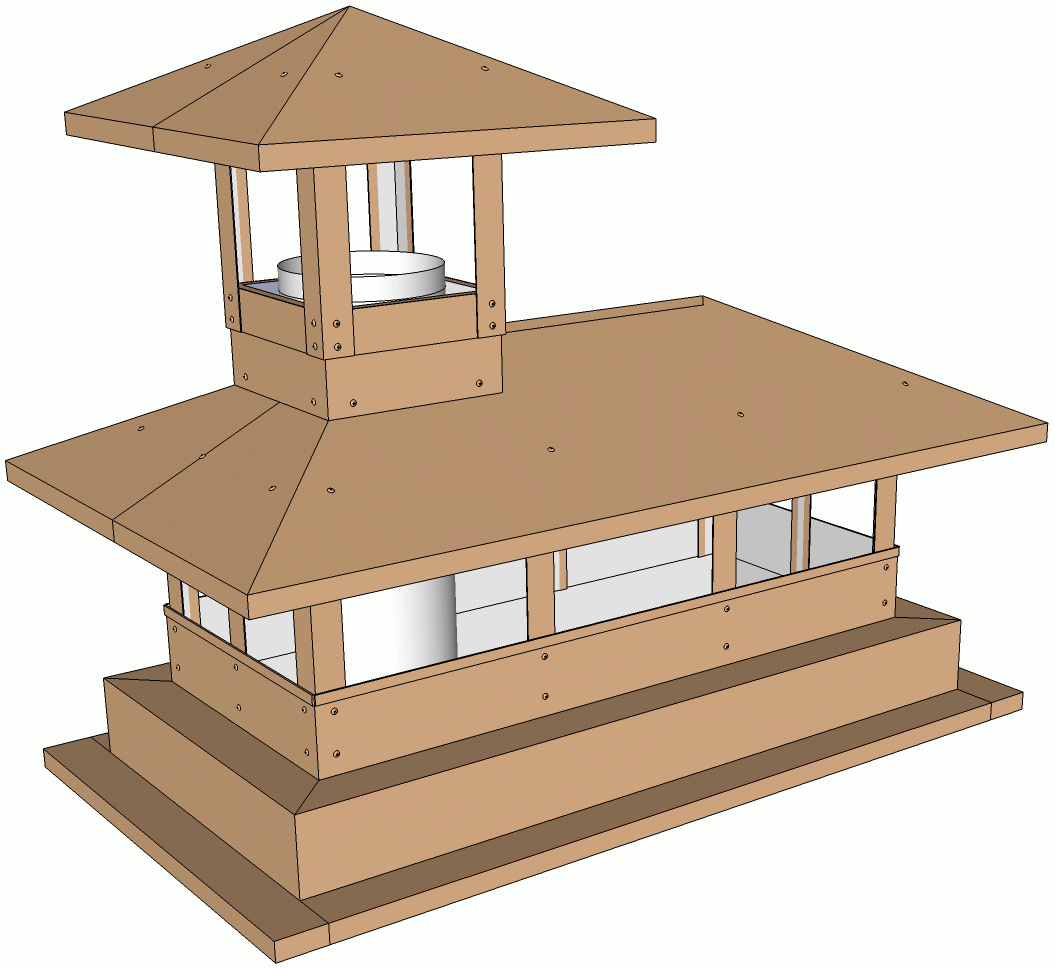

  • Аэрационная, или двухуровневая.

Это актуальное решение для труб с проблемной тягой. За счет второго яруса флюгарка обеспечивает дыму дополнительный подпор под колпаком, а благодаря сквозному проветриванию отработанные газы легко удаляются из трубы.

Особая разновидность – дымник-флюгер

Одна из разновидностей дымника – флюгарка, которая кроме колпака еще оснащена верхушкой в виде плоского элемента, изготовленного из тонкого металла. Декоративный элемент флюгер не только показывает направление ветра, но и увеличивает тягу за счет того, что направляет дым в подветренную сторону.

Флюгер крутится за счет подшипника, который периодически требует смазки. Будучи декоративным, элемент может изготавливаться в самых разных видах – в форме головы орла, дракона или сокола и пр.

Принцип работы флюгера

Виды дымников по материалу изготовления

В зависимости от материала существуют такие виды дымников:

  • Медные. Имеют длительный срок службы (около 50 лет), в течение которого сохраняют свой первоначальный внешний вид. Со временем медь покрывается патиной, становясь похожей на старинные изделия.
  • Стальные. Не слишком долговечны – при правильной установке и регулярном уходе прослужат около 10 лет.
  • Из нержавеющей стали. Более долговечные, нежели стальные. Их срок службы достигает 30 лет.
  • Из сплава цинка и титана. Такие же долговечные, как медные. Служат на протяжении 50 лет.

Самыми функциональными считают медные колпаки, но здесь важно помнить, что при контакте с другими металлами медь начинается активно окисляться, из-за чего со временем разрушается. Чтобы это предотвратить, необходимо использовать крепеж, полностью или хотя бы частично изготовленный из меди.

Особую группу составляют кованые дымники на трубу. У них особенно ярко выражена декоративная функция. Такие изделия чаще выпускаются штучно, в том числе по индивидуальному дизайну или личным эскизам заказчика. Чтобы элемент вписывался в архитектуру дома, необходимо, чтобы ковка имела узор, схожий с узором на калитке, воротах или заборе.

На заметку: если планируется отапливать дом с использованием дров, лучше устанавливать неокрашенный дымник. Под действием высоких температур окрашенная сталь очень быстро потускнет и покроется слоем копоти.

Советы по выбору правильного дымника

Выбирая дымник на трубу дымохода, в первую очередь необходимо учитывать не эстетику, а функциональность аксессуара. Здесь будут полезны следующие советы:

  • Для регионов с большим количеством снега зимой подходит дымник в форме маленькой вальцевой крыши с большим уклоном. С такой конструкции снег сходит очень легко.
  • В поясах с холодным климатом рациональнее устанавливать дымники волновой гибки. Скат кровли должен иметь уклон не менее 40°.
  • Колпак необходимо выбирать с учетом его формы. Для круглых подходят круглые зонты, для прямоугольных и квадратных – в виде маленьких скатных крыш.
  • Для дымовых труб высотой до 5 м больше подходят колпаки из жаропрочных материалов: нержавеющей стали или меди. Они устойчивы к окислению, поэтому прослужат дольше.
Читать еще:  Как сделать доску под старину своими руками?

Обратите внимание: дымники на дымоходы-сэндвичи должны быть оснащены специальной юбкой, которая будет накрывать утеплитель.

Особенности монтажа дымника на трубу

При монтаже дымника очень важно обеспечить его надежное крепление, поскольку он должен выдерживать сильные порывы ветра. Если колпак сдует, то в лучшем случае он повредит кровлю, а в худшем – приведет к травмированию жильцов или прохожих, поскольку сама конструкция достаточно тяжелая.

Для крепления можно использовать:

  • Саморезы и дюбели – для трубы из облегченного кирпича.
  • Анкеры – для колпака большой массы.

Дымник фиксируют к самому верхнему ряду кирпичей. На первом этапе необходимо подготовить отверстия под саморезы или анкеры. Их штробят непосредственно в цементных швах кладки. Лучше делать это по предварительно выполненной разметке. Когда отверстия будут готовы, можно крепить сам колпак. Перед помещением внутрь дюбели рекомендуют обмакнуть в цементный раствор – так они будут зафиксированы более надежно. После установки дюбелей остается только закрепить элемент саморезами.

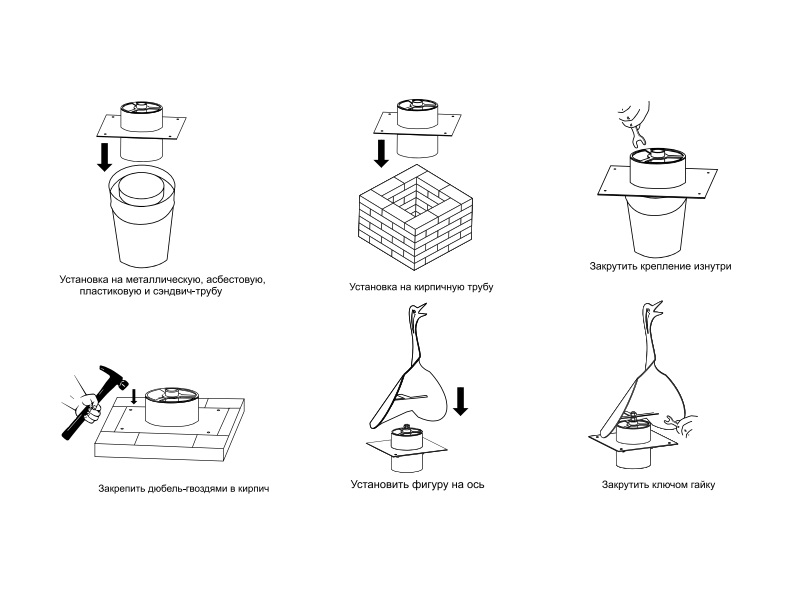

Схема установки флюгера на трубу

В заключение

Дымник на трубу играет важную роль в безопасной и эффективной эксплуатации печных, каминных и труб котлов отопления. Еще этот элемент служит дополнительным украшением кровли. Исходя из функций аксессуара, при выборе необходимо учитывать конструкцию, размеры и внешний вид. Установить дымник очень просто – для этого нужны лишь саморезы или анкеры. Технология монтажа не вызывает затруднений, поэтому с ним можно справиться самостоятельно.

Как правильно изготовить колпак на трубу дымохода своими руками, используя чертежи

Колпак на дымоходе — не только украшение, он нужен для защиты трубы от мусора и осадков, а также может существенно улучшить тягу. Защитные свойства напрямую зависят от формы и конструкции колпака, а также правильно выбранных размеров.

Какой колпак выбрать?

Выбор конструкции колпака напрямую зависит от типа отопительного прибора — котел или печь, а также от материала, из которого изготовлен дымоход. Подходящий дымник для кирпичной печи и колпак для дымохода газового котла отличаются, это обусловлено различным КПД этих устройств и температурой дымовых газов.

Дефлектор для кирпичной печи

Конструкция дымохода в кирпичной печи может быть различной, но традиционно используется дымоход и труба из кирпича квадратного или прямоугольного сечения. С точки зрения аэродинамики такая конструкция трубы не очень хороша — в ней образуются завихрения, из-за которых ухудшается тяга. В ветреную погоду при низком атмосферном давлении тягу может вообще перевернуть, и весь дым пойдет в комнату.

Шероховатая поверхность кирпича создает прекрасные условия для осаждения копоти, сажи и пыли, кроме того, в летнее время в трубе могут скапливаться листья, мусор, птицы могут облюбовать их для устройства гнезда. Все это способствует быстрому зарастанию просвета трубы, ухудшению тяги вплоть до полного ее прекращения, при этом попытка растопить печь может привести к пожару.

Учитывая все названные причины, кирпичные трубы рекомендуется оборудовать колпаком, защищающим ее от попадания посторонних предметов и воды. Кроме того, особая конструкция колпака позволяет улучшить тягу и обеспечить ее устойчивость. Такие колпаки называют дефлекторами. Благодаря конструкции они создают разряжение в верхней части трубы и подсос воздуха из топочной камеры.

Видео: назначение дефлектора

Существует несколько проверенных временем и эксплуатацией модификаций дефлекторов, например, дефлектор ЦАГИ или Григоровича. Подробнее об их изготовлении своими руками сказано ниже.

Для твердотопливных котлов

Котлы на твердом топливе — угольные, дровяные и пеллетные, довольно часто используются для отопления домов. Дымоход твердотопливного котла обычно выполняют из нержавеющей двойной трубы типа «сэндвич» или из керамики. Их поверхность по сравнению с кирпичом более гладкая, тяга — устойчивая. Конденсат и осадки в правильно смонтированной в трубе стекают в конденсатосборник, не мешая дымовым газам проходить по дымоходу.

Наибольшее влияние на устойчивость и силу тяги в этом случае оказывает правильно выбранная высота трубы. Для угольных моделей котлов без принудительной тяги требуемая высота дымохода может достигать 8 метров, и монтаж такой трубы часто вызывает сложности.

Установка дефлектора позволяет снизить требуемую высоту на 15-25%, поэтому котлы, использующие антрацит или бурый уголь в качестве основного топлива, требуют установки на трубу колпака-дефлетора. Котлы на дровах и пеллетах работают аналогично угольным, на них также можно ставить колпак или дефлектор, закрытый сверху крышкой.

Исключение составляют пиролизные котлы с высоким КПД — до 92%. Благодаря почти полному сжиганию топлива и дожиганию горючих элементов дымовых газов температура дыма на выходе у них составляет 120-180 градусов, что может стать причиной появления большого количества конденсата. На нем быстро оседает сажа, а в морозы может появиться наледь. Из-за сужения просвета, часть дыма может попасть внутрь помещения, что вызовет отравление угарным газом.

По этой причине для твердотопливных котлов, использующих принцип пиролиза, рекомендуется ставить колпак с открытым соплом промышленного изготовления. Его конструкция защищает от попадания пыли и осадков, но не мешает выходу низкотемпературного дыма.

Колпаки для газовых и дизельных котлов

Аналогично пиролизным, газовые и дизельные котлы сжигают топливо почти полностью, в результате на выходе дым состоит из углекислого и угарного газа, соединений серы и паров воды. Температура дыма также невелика — 120-150 градусов. Конденсат, образующийся при эксплуатации газовых котлов, имеет кислую реакцию и весьма агрессивен. При длительной эксплуатации такой конденсат может вызвать быструю коррозию элементов котла и дымохода.

Учитывая эту особенность, для газовых и дизельных котлов также используют колпаки с открытым соплом. Использование дымников-дефлекторов в этом случае нецелесообразно, так как все газовое оборудование оснащено принудительной тягой, и искусственно созданное разрежение в трубе не нужно.

Виды и конструкции колпаков

Дефлекторы и колпаки для сборных дымоходов промышленного изготовления имеют схожую форму и отличаются только размерами, которые обусловлены внутренним диаметром трубы. Дымники, изготовленные своими руками или на заказ, могут иметь совершенно разную форму и внешний вид.

Особым разнообразием и простором для фантазии отличаются колпаки для кирпичных труб. По форме они могут быть совершенно любыми. Авторские дымники являют собой настоящие произведения искусства, их украшают ковкой, флюгерами и декором.

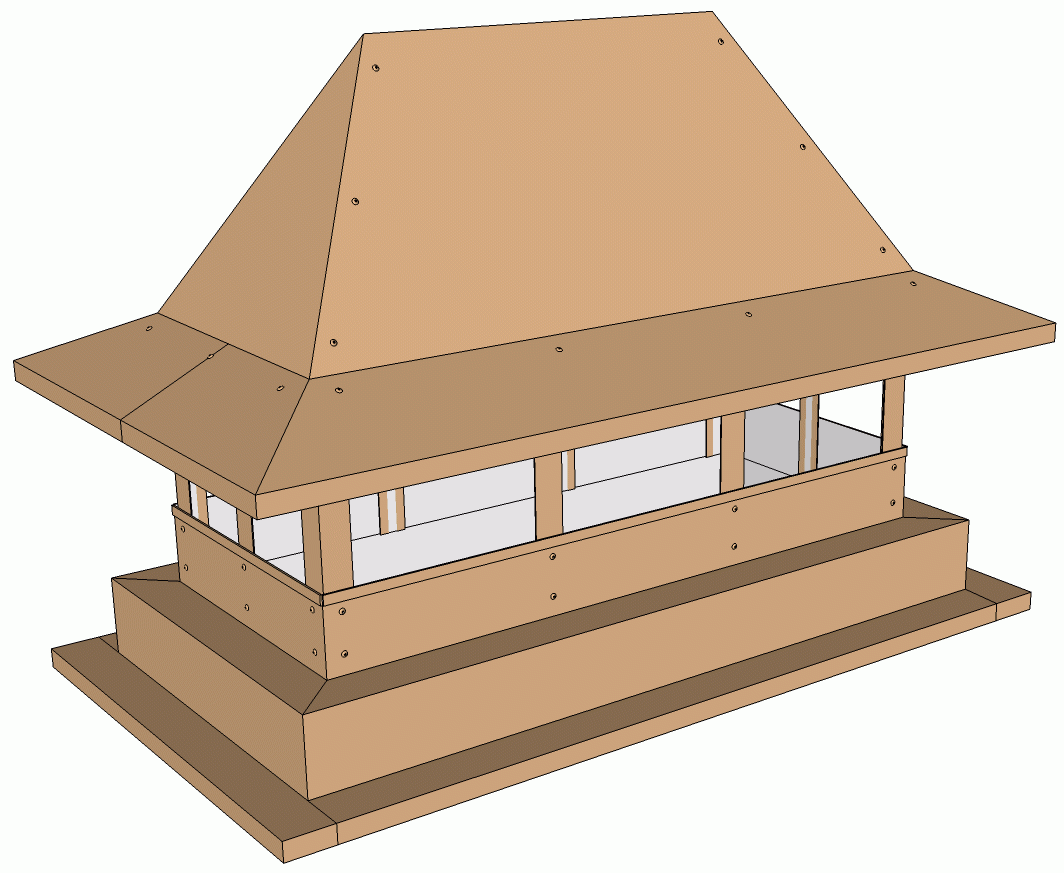

Среди наиболее популярных форм колпаков можно назвать:

  • двускатный;
  • вальмовый;
  • конусовидный;
  • шатровый;
  • шпилеобразный;
  • с плоской крышей.

Металл, из которого делают дымники, также может быть разным, но он должен обладать стойкостью к коррозии и не терять внешнего вида при осаждении копоти от дыма. Наиболее долговечный материал — нержавеющая сталь, но она плохо поддается обработке. Можно сделать дымник из меди, со временем он покроется благородной патиной и будет выглядеть эксклюзивно и дорого.

Чаще всего колпак на дымоход делают своими руками из тонкой оцинкованной стали. Этот материал также долговечен, при этом дешев, легко гнется по шаблону и соединяется на заклепки. Можно использовать также кровельную жесть, покрытую полимерной термостойкой краской, особенно удачно такие колпаки смотрятся в сочетании с крышей, покрытой металлочерепицей или профлистом схожего цвета.

Сделать колпак для трубы своими руками можно по готовым чертежам, представленным ниже. Технология изготовления подробно описана в видео.

Видео: как сделать дымник и колпак своими руками

Простой колпак на кирпичный дымоход

Дымник для кирпичной трубы квадратного или прямоугольного сечения легко сделать своими руками из оцинкованной жести толщиной 0,6-0,8 мм. Его крыша имеет вид пирамиды и вырезается по эскизу из цельного куска металла, поэтому его изготовление не занимает много времени.

Изготовление колпака начинают с измерения трубы и определения размеров, указанных на эскизе. Размер «а» равен внешнему размеру кирпичной трубы, а размер «А» необходимо взять на 10-15 см больше для защиты от косого дождя и снега. Аналогично определяют размеры «b» и «B». Высоту «h» принимают равной половине большей из сторон. Проставляют эти размеры на чертеже.

По приведенной на рисунке формуле определяют размер «d» и строят выкройку будущего колпака в масштабе 1:1 на плотной бумаге или картоне. Вырезают выкройку, прикладывают ее к листу металла и обводят тонким маркером или чертилкой.

Используя ножницы по металлу, вырезают заготовку из оцинковки. Высверливают в указанном месте отверстия под заклепки. С помощью деревянного бруска и резинового молотка сгибают заготовку по линиям и придают ей форму колпака. Соединяют стык с помощью заклепок.

Далее нужно изготовить основание, которое надевают на печную трубу, и ножки, соединяющие крышу колпака с основанием. Основание можно сделать из металлического уголка или той же жести, нарезав ее на полосы шириной 8-10 см и согнув из них уголок. Собирают такое основание тоже на заклепки.

Ножки делают из обрезков таким образом, чтобы расстояние между основанием и крышей колпака было не менее 8-12 см. Это обеспечит свободный выход дыма, но предохранит от попадания мусора. Их количество зависит от размеров трубы и колпака. Ножки крепят к крыше дымника и основанию с помощью заклепок.

Колпак надевают на трубу. Он должен насаживаться плотно, без зазоров, и крепко держаться на трубе. Если наблюдается его подвижность при порывах ветра, можно закрепить его на глиняный раствор.

Видео: как сделать конусный колпак

Дефлектор ЦАГИ — чертежи и технология

Одна из популярных конструкций для дымовых и вентиляционных труб — оголовок, изобретенный Центральным аэрогидродинамическим институтом, получивший название дефлектор ЦАГИ. Он не только защищает трубу от попадания влаги и мусора, но и предотвращает опрокидование тяги при сильном ветре.

Дефлектор ЦАГИ устанавливают на трубу круглого сечения, его размеры зависят от внутреннего диаметра дымового канала. В таблице приведены необходимые для изготовления размеры.

Сделать дефлектор можно как из тонкой нержавейки, так и из кровельной жести. Технология изготовления в целом похожа на сборку простого колпака.

  1. По указанным в таблице размерам выполняют чертеж в натуральную величину и переносят его на металл.
  2. Вырезают заготовки и соединяют отдельные элементы: диффузор, конус верхнего колпака и внутреннюю трубу.
  3. С помощью заклепок соединяют их.
  4. Устанавливают на трубу внатяг.

Видео: подробная технология изготовления дефлектора ЦАГИ

Дефлектор Григоровича

Еще одна проверенная временем конструкция — дефлектор Григоровича, который устанавливают на дымовые трубы круглого сечения для стабилизации тяги. Дефлектор Григоровича состоит из нескольких частей:

  • дефлектора в форме усеченного конуса;
  • колпака, предохраняющего трубу от осадков;
  • обратного конуса, создающего область пониженного давления под колпаком и улучшающего тягу.
Читать еще:  План фундамента ленточного чертеж 11м на 10 м картинки

Сделать дефлектор Григоровича можно из тех же материалов, что и приведенные выше модели, технология их изготовления в целом похожа. Размеры определяют исходя из диаметра трубы. Его берут за основу и, используя коэффициенты, вычисляют остальные размеры:

  • Диаметр конусообразного диффузора в нижней части принимают 2d, в верхней — 1,5d, высота усеченного конуса — 1,5d.
  • Колпак-зонт в виде конуса и обратный колпак имеют диаметр 2d и высоту 0,25d.
  • Расстояние от вершины обратного колпака до верхнего края диффузора — так же 0,25d.
  • Расстояние от верхнего края трубы до нижнего края диффузора — 0,15-0,2d.

Два последних размера обеспечивают кронштейнами нужной высоты, которые делают из обрезков жести и крепят на заклепки, болты или с помощью сварки.

Технология изготовления и монтажа:

  1. По вычисленным размерам делают эскиз, переносят его на листовой металл и выполняют раскрой элементов ножницами по металлу.
  2. Конусы гнут на оправке и скрепляют края на заклепки или с помощью гибки. Аналогично соединяют зонт и обратный конус.
  3. С помощью кронштейнов скрепляют детали между собой, выдерживая расчетные расстояния.
  4. Крепят дефлектор к трубе. Чтобы облегчить его установку, дефлектор можно оснастить нижним цилиндром, диаметр которого позволяет внатяг надеть его на трубу.

Срок службы колпака или дефлектора из нержавеющей стали — 25 лет, из оцинковки — не менее 10 лет. Чтобы продлить его и придать оцинковке привлекательный вид, можно покрыть ее черной термостойкой краской из баллона. В этом случае на колпаке будет не видно копоть и сажу.

Установить колпак на дымовую трубу достаточно просто, а польза от него очевидна — вам больше не придется в начале отопительного сезона тратить время на прочистку трубы от листвы, пуха, пыли. В трубу не будут попадать осадки, что позволит ее эксплуатировать без коррозии и разрушения кирпича. Монтаж дефлектора, кроме того, сделает тягу стабильной даже при небольшой высоте трубы, независимо от погодных условий.

СНИП Устройство дымоходов

б) отвод дыма в вентиляционные каналы и установка вентиляционных решеток на дымовых каналах. 3.69. Печи, как правило, следует размещать у внутренних стен и перегородок из негорючих материалов, предусматривая использование их для размещения дымовых каналов. Дымовые каналы допускается размещать в наружных стенах из негорючих материалов, утепленных, при необходимости, с наружной стороны для исключения конденсации влаги из отводимых газов. При отсутствии стен, в которых могут быть размещены дымовые каналы, для отвода дыма следует применять насадные или коренные дымовые трубы. 3.70. Для каждой печи, как правило, следует предусматривать отдельную дымовую трубу или канал (далее — труба). Допускается присоединять к одной трубе две печи, расположенные в одной квартире на одном этаже. При соединении труб следует предусматривать рассечки толщиной 0,12 м и высотой не менее 1 м от низа соединения труб. 3.71. Сечение дымовых труб (дымовых каналов) в зависимости от тепловой мощности печи следует принимать, мм, не менее: 140х140 — при тепловой мощности печи до 3,5 кВт 140х200 — » » » » от 3,5 » 5,2 » 140х270 — » » » » » 5,2 » 7 » Площадь сечения круглых дымовых каналов должна быть не менее площади указанных прямоугольных каналов. 3.72. На дымовых каналах печей, работающих на дровах, следует предусматривать установку последовательно двух плотных задвижек, а на каналах печей, работающих на угле или торфе, — одной задвижки с отверстием в ней диаметром 15 мм. 3.73. Высоту дымовых труб, считая от колосниковой решетки до устья, следует принимать не менее 5 м. Высоту дымовых труб, размещаемых на расстоянии, равном или большем высоты сплошной конструкции, выступающей над кровлей, следует принимать: не менее 500 мм — над плоской кровлей; не менее 500 мм — над коньком кровли или парапетом при расположении трубы на расстоянии до 1,5 м от конька или парапета; не ниже конька кровли или парапета — при расположении дымовой трубы на расстоянии от 1,5 до 3 м от конька или парапета; не ниже линии, проведенной от конька вниз под углом 10° к горизонту, — при расположении дымовой трубы от конька на расстоянии более 3 м. Дымовые трубы следует выводить выше кровли более высоких зданий, пристроенных к зданию с печным отоплением. Высоту вытяжных вентиляционных каналов, расположенных рядом с дымовыми трубами, следует принимать равной высоте этих труб. 3.74*. Дымовые трубы следует проектировать вертикальными без уступов из глиняного кирпича

со стенками толщиной не менее 120 мм или из жаростойкого бетона толщиной не менее 60 мм, предусматривая в их основаниях карманы глубиной 250 мм с отверстиями для очистки, закрываемые дверками. Допускается принимать отклонения труб под углом до 30° к вертикали с относом не более 1 м; наклонные участки должны быть гладкими, постоянного сечения, площадью не менее площади поперечного сечения вертикальных участков. 3.75*. Устья кирпичных дымовых труб на высоту 0,2 м следует защищать от атмосферных осадков. Устройство зонтов, дефлекторов и других насадок на дымовых трубах не допускается. 3.76. Дымовые трубы на зданиях с кровлями из горючих материалов следует предусматривать с искроуловителями из металлической сетки с отверстиями размером не более 5х5 мм. 3.77*. Размеры разделок следует принимать в соответствии с обязательным приложением 16. Разделка должна быть больше толщины перекрытия (потолка) на 70 мм. Опирать или жестко соединять разделку печи с конструкцией здания не следует. Толщину стенок дымовых труб или дымовых каналов в месте примыкания их к металлическим или железобетонным балкам следует принимать 130 мм. 3.78. Разделки печей и труб, установленных в проемах стен и перегородок из горючих материалов, следует предусматривать на всю высоту печи или дымовой трубы в пределах помещения. При этом толщину разделки следует принимать не менее толщины указанной стены или перегородки.

3.79. Зазоры между перекрытиями, стенами, перегородками и разделками следует предусматривать с заполнением негорючими материалами. 3.80. Отступку — пространство между наружной поверхностью печи, дымовой трубы или дымового канала и стеной, перегородкой или другой конструкцией здания, выполненных из горючих и трудногорючих материалов, следует принимать в соответствии с обязательным приложением 16, а для печей заводского изготовления — по документации заводаизготовителя. Отступки печей в зданиях детских дошкольных и лечебно-профилактических учреждений следует предусматривать закрытыми со стенами и покрытием из негорючих материалов. В стенах, закрывающих отступку, следует предусматривать отверстия над полом и вверху с решетками площадью живого сечения каждая не менее 150 см2. Пол в закрытой от-ступке следует предусматривать из негорючих материалов и располагать на 70 мм выше пола помещения.

СНИП 2.04.05-91* Стр. 13

3.81. Расстояние между верхом перекрытия печи, выполненного из трех рядов кирпича, и потолком из горючих или трудногорючих материалов, защищенным штукатуркой по стальной сетке или стальным листом по асбестовому картону толщиной 10 мм, следует принимать 250 мм для печей с периодической топкой и 700 мм —для печей длительного горения, а при незащищенном потолке соответственно 350 и 1000 мм. Для печей, имеющих перекрытие из двух рядов кирпича, указанные расстояния следует увеличивать в 1,5 раза. Расстояние между верхом металлической печи степлоизолированным перекрытием и защищенным потолком следует принимать 800 мм, а для печи с нетеплоизолированным перекрытием и незащищенным потолком —1200 мм. 3.82. Пространство между перекрытием (перекрышей) теплоемкой печи и потолком из горючих и трудногорючих материалов допускается закрывать со всех сторон кирпичными стенками. Толщину перекрытия печи при этом следует увеличивать до четырех рядов кирпичной кладки, а расстояние от потолка принимать в соответствии с п. 3.81. В стенах закрытого пространства над печью следует предусматривать два отверстия на разном уровне с решетками, имеющими площадь живого сечения каждая не менее 150 см2. 3.83. Расстояние от наружных поверхностей кирпичных или бетонных дымовых труб до стропил, обрешеток и других деталей кровли из горючих и трудногорючих материалов следует предусматривать в свету не менее 130 мм, от керамических труб без изоляции — 250 мм, а при теплоизоляции с сопротивлением теплопередаче 0,3 м2 • °С/Вт негорючими или трудногорючими материалами — 130 мм. Пространство между дымовыми трубами и конструкциями кровли из негорючих и трудногорючих материалов следует перекрывать негорючими кровельными материалами. 3.84. Конструкции зданий следует защищать от возгорания: а) пол из горючих или трудногорючих материалов под топочной дверкой — металлическим листом размером 700х500 мм, располагаемым длинной его стороной вдоль печи; б) стену или перегородку из негорючих материалов, примыкающую под углом к фронту печи, — штукатуркой толщиной 25 мм по металлической сетке или металлическим листом по асбестовому картону толщиной 8 мм от пола до уровня на 250 мм выше верха топочной дверки. Расстояние от топочной дверки до противоположной стены следует принимать не менее 1250 мм. 3.85. Минимальные расстояния от уровня пола до дна газооборотов и зольников следует принимать:

а) при конструкции перекрытия или пола из горючих и трудногорючих материалов до дна зольника — 140 мм, до дна газооборота — 210 мм; б) при конструкции перекрытия или пола из негорючих материалов — на уровне пола. 3. 86. Пол из горючих материалов под каркасными печами, в том числе на ножках, следует защищать от возгорания листовой сталью по асбестовому картону толщиной 10 мм, при этом расстояние от низа печи до пола должно быть не менее 100 мм. 3.87. Для присоединения печей к дымовым трубам допускается предусматривать патрубки длиной не более 0,4 м при условии: а) расстояние от верха патрубка до потолка из горючих материалов должно быть не менее 0,5 м при отсутствии защиты потолка от возгорания и не менее

0,4 м — при наличии защиты; б) расстояние от низа патрубка до пола из горючих или трудногорючих материалов должно быть не менее 0,14 м. Патрубки следует принимать из негорючих материалов, обеспечивая предел огнестойкости 0,75 ч и более.

Как сделать колпак на трубу дымохода своими руками?

Котельное или печное отопление в доме предусматривает установку дымохода, который в большинстве случаев ведет на крышу. Обязательной частью трубы дымохода является колпак, который устанавливается на конец дымохода. Его еще называют зонтом, козырьком, флюгаркой или крышкой, которая может иметь различную форму, размер и конструкцию.

Читать еще:  Как установить обрешетку для сайдинга из оцинкованного профиля?

В строительных магазинах продаются готовые изделия из листовой оцинкованной стали, которые можно сразу устанавливать на оголовок дымохода. Но любой человек, обладающий минимальными навыками работы с металлом, может изготовить колпак на трубу самостоятельно.

Нужен ли колпак на трубу дымохода

Многим кажется очевидным, что колпак на трубе необходим.

Основная задача приспособления не ограничивается только защитой дымохода от осадков, пыли и мусора. Функции зонта для трубы включают в себя:

  • защита от т.н. опрокидывания тяги – задувания дыма обратно в трубу при сильном ветре;
  • защита от проникновения птиц и мелких животных в дымоход;
  • продление срока службы кирпичной или стальной трубы;
  • украшение дымохода.

Главная роль колпака очевидна – он защищает дымоход от проникновения атмосферной влаги внутрь системы отопления, что крайне нежелательно и негативно сказывается на работе котельного оборудования.

Но есть и контраргументы против установки колпака:

  • конструкция может мешать отведению дыма и продуктов горения из дымохода, будучи препятствием на пути воздушного потока;
  • колпак может уменьшать тягу в трубе;
  • из-за наличия водяного пара в отработанных газах в зимнее время на козырьке образуется наледь, и продукты горения не выходят наружу, а возвращаются обратно по трубе в концентрированном состоянии, отравляя воздух в помещении.

Колпак на трубе дымохода не помешает, при условии, что он будет правильно подобран и установлен с учетом требований СНиП и техники безопасности.

Хотя некоторые современные виды дымоходов предусматривают специальные устройства для отвода влаги и конденсата, установка флюгарки на трубу позволит защитить дымоход от засорения и попадания птиц в отверстие трубы.

Важно! Колпак из металла – не вечная конструкция. При постоянном воздействии высокой температуры и кислотных компонентов в продуктах сгорания топлива, тонкая листовая сталь быстро разрушается. В зависимости от устройства насадку на трубу приходится менять раз в несколько лет.

Принцип работы колпака

Принцип работы колпака ясен: он создает механическое препятствие атмосферной влаге, осадкам, ветру, частицам в воздухе, листьям. Форма защитного элемента обычно коническая или пирамидальная, т.е. скатная. Это обеспечивает свободное стекание воды с колпака на крышу в обход отверстия дымохода.

Для этого устройство колпака предусмотрено таким образом, чтобы диаметр колпака превышал диаметр трубы. Основание козырька – фартук-капельник — частично закрывает устье трубы, препятствуя опрокидыванию тяги.

Разновидности колпаков

Независимо от типа котельного оборудования, все колпаки на дымоходах делятся на разные типы по форме:

  • двускатные;
  • пирамидальные;
  • конические;
  • вальмовые;
  • шпилеобразные;
  • плоские.

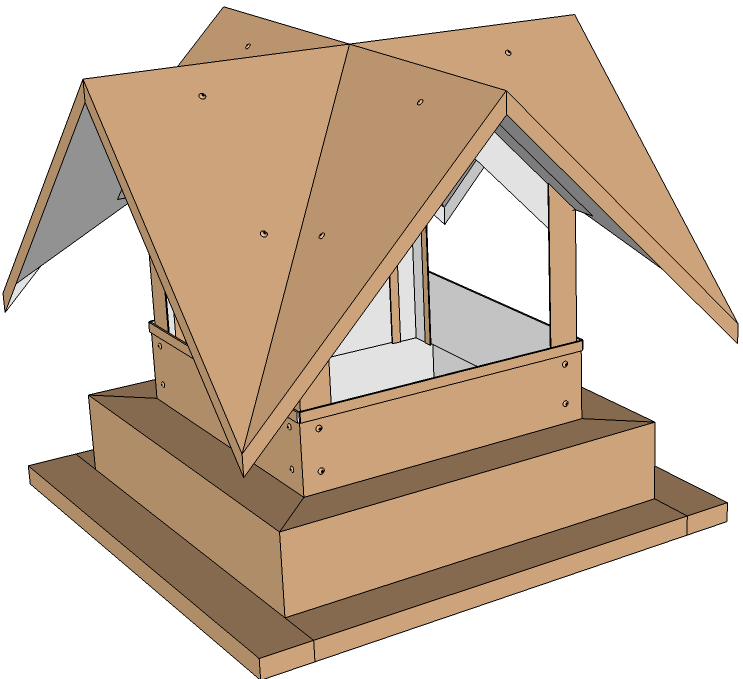

Большинство приспособлений по внешнему виду напоминают скворечник или маленький домик без стен с крышей на небольших опорах и основанием для установки на оголовок трубы. Разные производители предлагают флюгарки с различными функциональными элементами — сетчатыми перегородками для защиты от птиц, заслонками, смотровыми окошками, дверцами.

Существует отдельная разновидность колпаков на трубу дымоходов – дефлекторы. Это функциональные устройства, предназначенные для усиления тяги за счет создания области низкого давления в верхней части трубы.

Дефлекторы представляют собой более сложную конструкцию, имеющую несколько разновидностей, в том числе ротационные мини-турбины из листовой стали. Дефлектор улучшает производительность котельного оборудования на 20%.

Какой именно флюгарок установить на дымоход, зависит от КПД котла, вида используемого топлива.

Это важно! При выборе конструкции необходимо учитывать требования безопасности. Например, высокомощные котлы с КПД более 85% нежелательно закрывать обычной конусовидной конструкцией. Лучше установить на него дефлектор или открытую насадку для свободного выхода отработанных газов.?

Для печного оборудования, работающих на твердом топливе, можно использовать колпаки практически любого типа – конические, пирамидальные, вальмовые. Важно предусмотреть дополнительную защиту от разъедающего воздействия продуктов горения на сталь, установив еще один лист из нержавейки внутри конструкции.

Как изготовить колпак своими руками?

Несмотря на ограниченный срок службы, колпаки рекомендуется изготавливать из прочной оцинкованной листовой стали. Это несложная работа, с которой может справиться любой человек с простым набором инструментов.

Предварительно нужно измерить диаметр оголовка трубы, на которую будет крепиться защитный колпак. В зависимости от выбранного типа конструкции, нужно набросать на бумаге примерный эскиз флюгарки – двускатного, конического или вальмового типа.

Необходимо придерживаться основных правил в обустройстве защитного элемента для дымохода:

  • верхняя часть конструкции – зонтик или крышка – должна быть больше трубы на 10 см, чтобы выступала на 5 см со всех сторон;
  • расстояние между оголовком трубы дымохода до грибка должно быть как минимум 10 см, в противном случае дыму и отработанным газам будет сложно выходить наружу;
  • наклон стенок грибка или крышки должен быть под углом от 30 до 45 градусов;
  • насадка должна легко надеваться на оголовок трубы, поэтому необходимо оставить зазор добавив к эскизу еще 3-4 мм.

Алгоритм изготовления флюгарки на примере простой конической конструкции на узких кронштейнах:

  • Перед работой с листовым металлом необходимо сделать шаблон на картоне в масштабе 1:1. Простая пирамидальная конструкция предполагает разделение лекала на 4 одинаковых треугольников, соединенных вершинами.
  • Буквой «d» отметьте высоту каждой вертикальной стороны треугольников, буквой «В» — длину их основания.
  • В чертеже должен быть предусмотрено расстояние между двумя из четырех сторон пирамиды, которые нужно будет соединить.
  • Для соединения сторон нужно сделать дополнительные отрезки со сгибом высотой до 15 мм, в которых просверливаются отверстия для установки заклепок.
  • В основании всех треугольников нужно дорисовать стороны, соответствующие форме прямоугольной насадки дымника.
  • Пунктиром необходимо разметить линии сгибов.
  • Готовое лекало следует приложить к листу оцинкованной или нержавеющей стали, и вырезать по форме с помощью ножниц или ножа по металлу.
  • По линиям сгибов на картоне необходимо осторожно провести лезвием, чтобы оставить продавленные следы на металлическом листе. Полученные линии будут служить ориентиром для сгибов.
  • С помощью дрели нужно высверлить отверстия для заклепок на двух сторонах заготовки.
  • Металл сгибают с помощью специального листогиба, чтобы получилась форма пирамиды. Соединяемые детали конструкции фиксируют заклепками.
  • Верхняя защитная часть готова. Теперь нужно изготовить кронштейны из металлических пластин и приварить их к грибку. На место сварки наносится грунтовка, а колпак покрывают антикоррозийной краской. Готовые ножки конструкции крепят к металлическому основанию, которое предварительно изготавливают из пластин металла по диаметру оголовка трубы.

Рекомендации по установке

Важно правильно рассчитать высоту и диаметр колпака, высота которого должна быть не менее 10 см от среза трубы.

Установка готового колпака на крышу выполняется достаточно просто, если соблюдать технику безопасности.

Конструкция должна надеваться на трубу дымохода, а не входить в него. Если оставить небольшой зазор до 3-4 мм, то колпак легко сядет на оголовок. Если насадка сидит плотно, не колеблется при порывах ветра, укреплять ее не нужно. В противном случае используется глиняный или клеевой раствор для дополнительной фиксации насадки на трубе.

10:00 — 19:00 пн-пт
10:00 — 17:00 сб
11:00 — 17:00 вс

10:00 — 19:00 пн-пт
10:00 — 17:00 сб
11:00 — 17:00 вс

В этой статье мы расскажем об изделиях для защиты дымовых труб.

Дымник, или колпак, оголовок, флюгарка или зонт — это изделие, которое одевается на кирпичную дымовую трубу сверху и защищает ее от снега и дождя.

Обычно его делают из листового металла толщиной до 1мм: оцинковка, нержавейка, металлопласт, редко встречается медный или латунный дымник по причине высокой цены. Иногда делают эксклюзивные кованные дымники из толстой стали с элементами декора и порошковой покраской, что не только служит защитой трубе, но и показывает статус хозяина дома.


Необычные дизайнерские решения дымников на трубах.

Дымник бывает стандартных размеров четверик, пятерик, шестерик. Это значит он сделан для трубы сечением 4 кирпича, 5 кирпичей, 6 кирпичей. Стандартные посадочные размеры таких труб и дымников представлены в таблице:

посадочный размер дымника


Дымники, производства Печного центра Ками

На всех дымниках есть верхняя крышка, зонт. Он бывает разных форм и размеров, в России принята четырехскатная крышка, в Европе полукруглая, формой напоминающая двууголку – шляпу Наполеона. Сверху зонт украшают Флюгером из плоской стали для указания направления ветра, также часто ставят указатель сторон света. Чтобы вода с дымника не текла в трубу при боковом ветре в дождь, правильный мастер делает небольшие стеночки на устье трубы.

На боковых стенках дымника надо делать юбку, которая откинет капли воды от стенок трубы и продлит срок ее службы. Иногда на дымниках установлена сеточка для защиты от искр, летящих из трубы. Наша практика показала, что такие сеточки забиваются сажей и снегом, пользователи снимают их почти сразу после установки.
Чтобы улучшить тягу на дымнике применяют разного вида дефлекторы и комбинации флюгера-дефлектора. Эти устройства вращаются на оси по направлению ветра, а особая конструкция пластин создает в устье трубы дополнительное разрежение и увеличивает тягу. Это очень удобно при растопке печи летом.

Дымник защищает трубу от попадания внутрь воды и посторонних предметов, например птиц. Другое важное свойство дымника это защита кладки трубы от разрушения в период межсезонья. Вода смачивает кирпич трубы и при замерзании кирпич разрушается, иногда это может произойти в течении лишь одного года. Дымник не дает воде намочить трубу, она остается сухой и целой. Вместе с дымником трубу защищает кожух – металлический короб на вся высоту надкровельной части трубы. Вместе с дымником и кожухом Вы можете быть уверены, что труба прослужит долго.

Чтобы дымник не слетел с трубы при сильном ветре, его крепят саморезами на дюбеля. Рекомендуется не использовать для установки дюбелей швы кладки, лучше просверлить отверстие в полнотелом кирпиче. Если дымник очень тяжелый, то он будет крепче стоять на трубе, но для монтажа потребуются дополнительные приспособления, вплоть до автокрана.
Дымник не должен мешать трубочисту при его работе. Крышку дымника нужно снимать для прочистки трубы, очень удобно, если она сделана на петлях и может откинуться в сторону.

НОВИНКА: Удобный, современный дымник из нержавеющей стали с откидной крышкой изготовленный по финской технологии.

Теперь Вы немного больше знаете о дымниках и колпаках на трубу. Посмотреть варианты и подобрать дымник и флюгер можно в нашем интернет-магазине.
Мы надеемся, что Ваш дымник будет долго служить, украшать дом и радовать хозяев дома!

Ссылка на основную публикацию
Adblock
detector
