Основные виды конструкций крыш

Типы, конструкции и основные элементы крыш

От конструкции крыши во многом зависит и выбор материалов для кровли. Давайте рассмотрим основные типы крыш и некоторые их отдельные элементы. Крыши разделяют на плоские и скатные. Крыши плоского типа используются для строительства хозяйственных построек (сараев, бань и прочих). Жилые же дома все чаще покрываются скатными крышами. Скатные крыши можно разделить на чердачные и бесчердачные. Как правило, чердачные крыши не нуждаются в тепловой изоляции. Крыши бесчердачного типа могут быть теплыми (располагаться над отапливаемыми) либо холодными (над помещениями, которые не отапливаются).

Чердак может быть использован как дополнительное помещение для хозяйственных целей. Он способствует лучшей вентиляции дома, если есть печное отопление, то на чердаке располагается дымовая труба. Все чаще в чердачном помещении многие умельцы устраивают мансарды.

Виды скатных крыш

  • односкатные, их опорой являются две наружные стены, у которых разная высота;
  • двухскатные, опорой для них служат две наружные стены, у которых равная высота;

Виды скатных крыш

А — пологая двухскатная;
Б — крутая двухскатная;
В — вальмовая четырехскатная;
Г — односкатная;
Д — ломаная (мансардная) двухскатная;
Е — шатровая четырехскатная;
Ж,З,И — полувальмовые четырехскатные.

Самым удобным и экономичным вариантом считаются односкатные крыши, уклон которых не превышает 5%. Внутреннее пространство здания используется максимально, при этом они могут одновременно быть потолком в постройках хозяйственных (банях или сараях, гаражах и проч.), где не требуется строгая горизонтальность.

Если есть необходимость использования чердака для хранения вещей, сушки белья или устройства мансарды, то крыша жилого дома делается ломаной или двухскатной.

Вальмовые крыши способны лучше, чем другие, выдерживать ветровые нагрузки, но ее возведение довольно трудоемкое, строительство требует профессиональных навыков.

Делая выбор в пользу того или иного типа крыши, не забывайте учитывать не только эксплуатационные, но и декоративные характеристики. К примеру, высокая крыша на одноэтажном здании будет не только придавать ему более внушительный и привлекательный вид, но и позволит использовать в своих целях дополнительное чердачное помещение. Помимо того, на крутых скатах крыши снег практически не задерживается.

Основные элементы крыши

В состав крыши входят следующие элементы:

  • несущая конструкция, которая создается из стропил, деревянных балок или сборных ферм, в состав которых входит нижний и верхний пояс и решетки из подкосов и скосов, находящейся между ними;
  • основание под кровлю;
  • теплоизоляционный и гидроизоляционный слой;
  • собственно кровля.

Что касается балочной конструкции крыши, ее целесообразно использовать при длине пролета меньше 4,5 м, а фермы – порядка 5-10 метров.

Являясь составным элементом крыши, на стропила возложена очень важная функция: поддерживать обрешетку. Они принимают на себя давление снега, влаги и ветра, все кровли. По конструкции их разделяют на наслонные и висячие. Наслонные стропила используют, если пролет крыши (так называется расстояние между опорами) составляет менее 6,5 метров, а при наличии дополнительной опоры – 10-12 метров.

Висячие стропила используются, если пролет крыши не имеет дополнительных опор и составляет 7-12 метров. Их основное отличие от наслонных в том, что они передают лишь вертикальное давление на мауэрлат. Затяжки нижнего пояса и стропильные ноги – это главные составляющие висячих стропил.

  1. стропильная нога;
  2. ригель;
  3. чердачное перекрытие.

В зависимости от того, из какого материала построен дом, стропильные ноги можно крепить:

  • с помощью верхней обвязки в каркасных домах из дерева;
  • на верхние венцы в рубленых, деревянных и брусчатых постройках;
  • на специальные опорные брусья, которые также называют мауэрлат в зданиях из камня. При этом мауэрлат должен быть толщиной15-16 см, сам он может быть частичным (брусья подкладывают лишь под стропильную ногу) или цельным (проходить по всей длине сооружения).

Если у стропильных ног есть небольшое сечение, то предотвратить их провисание можно, если использовать решетки из подкосов, стойки и ригель. Подкосы и стойки можно изготовить из досок, ширина которых 15 см, а толщина 2,5 см, или из деревянных пластин, выпиленных из бревна диаметром не менее 13-14 см.

Во время установки стропильная нога врубается в затяжку. Чтобы конец ноги не скользил и не скалывал затяжку, врубать ее нужно зубом, высота его должна составлять 1/3 от высоты затяжки, шипом либо с учетом обоих способов. Помимо того, затяжка останется целостной и не будет скалываться, если стропила будут установлены на расстоянии примерно 3-4 см от края. Стропильную ногу нужно врубить в конец затяжки, в свою очередь зуб отодвинуть как можно дальше.

Чтобы усилить крепления стропила, нужен так называемый двойной зуб. Зубы могут быть одинаковой высоты, но чаще всего их подбирают так, чтобы показатели высоты первого равнялись 1/5 толщины затяжки, а второго – 1/3. Чтобы закрепить первый зуб, на затяжке делают упор, шип и проушину на стропиле, а для второго – лишь упор.

Чтобы дополнительно закрепить стропила в затяжках, можно применять болты или хомуты. Болты используют не так часто, поскольку они могут ослабить сечение затяжек и стропильных ног.

Если подкосы с бабкой, они соединяются с врубкой, при этом гнездо делается в бабке, а в подкосе вырубается шип. Соединение такого типа в висячих стропилах нуждается в дополнительных креплениях хомутами либо болтами. Ригель соединяется со стропильными ногами врубкой сковороднем «в полдерева». Крепится такое соединение нагелем и болтом, а чтобы придать ему большую прочность, еще и скобой.

Основные элементы затяжки скрепляются между собой зубом, накладкой из металла и болтами. Затяжку соединяют с бабкой при помощи хомута. Чтобы стены здания уберечь от атмосферной воды, свес крыши должен иметь длину не менее 550 мм.

Помимо того, что в затяжке закрепляются концы стропильных ног, их еще дополнительно зацепляют за стены здания при помощи так называемых скруток. В этом случае крыша не будет повреждена при сильном ветре. Скрутка – это внушительный кусок толстой проволоки, одним концом она приматывается к стропильной ноге, а другим – к костылю, его вбивают в шов каменной или кирпичной кладки на расстоянии 30-35 см от верхнего края стены, можно также к балке перекрытия чердака. Если дом деревянный рубленый, то скрутку можно заменить железной скобой, которая соединяет стропила и второй венец сруба.

Железобетонные стропильные ноги в наслонных стропилах одним концом нужно уложить на наружную стену здания, а вторым – на сборный прогон из железобетона, который поддерживается кирпичными столбиками. Нижние концы стропильных ног, которые выступают за стену, способны нести карнизный свес кровли. Когда вы выбираете материал для стропил, необходимо учитывать многие факторы: вес кровли, расстояние между стропилами, длину стропильной ноги и прочее.

Основание под кровлю

Основание может быть сделано из рулонных либо штучных материалов в виде настила или обрешетки. Для изготовления обрешетки потребуются бруски дерева, а для настила – не только бруски, но и доски. Сплошной настил целесообразно делать, если для покрытия выбирают рулонный материал или асбестоцементные плитки. Для плиток доски настила выкладываются одним слоем с небольшим зазором, а для рулонного материала – в два слоя: рабочий и защитный. Для защитного слоя выбирают узкие доски, которые должны располагаться под углом 45 градусов к рабочему. Между двумя настилами нужно поместить противоветровую рубероидную подкладку (рубероид марки РПП-350 или РПП-300).

Обрешетка потребуется в тех случаях, когда кровля будет покрываться листовой сталью, черепицей, деревом или волнистыми асбестоцементными листами ВО (или шифером).

Изготавливая основание, нужно следовать двум нехитрым правилам: каждый элемент должен быть надежно прикреплен к опорным конструкциям, а их стыки находиться в разбежку над стропилами.

Помимо того, заданное расстояние между брусками или досками должно быть четко соблюдено по всей поверхности основания. Наиболее широкие располагают у карниза, конька или под стыками материала для кровли, а самые толстые (на 15-35 мм толще прочих) – вблизи карниза. Под разжелобкой основание должно иметь ширину не менее 750-800 мм, а под свесом карниза с настенными желобами основание должно быть равно ширине свеса. На ребрах кровли и в коньках деревянные бруски нужно устанавливать на ребро.

Кровля – это верхнее покрытие крыши, которое обеспечивает защиту от осадков всем конструктивным элементам сооружения и отводит воду на землю. Вот почему одним из основных требований, которые предъявляются к кровле, считается водонепроницаемость. Кровля может быть сделана из разных строительных материалов, асбестоцементных или стальных листов, рулонных и местных (глинокамышовых и глиносоломенных) материалов.

Что касается конструкции, то кровельное покрытие может состоять из:

  • скатов (наклонных поверхностей);
  • наклонных ребер;
  • конька (горизонтальных ребер).

Ендовы и разжелобки – это название мест пересечений под входящим углом, а карнизные и фронтонные свесы – это края кровли, которые выходят за пределы здания горизонтально либо под наклоном. В настенных желобках собирается атмосферная вода со скатов крыши, затем она попадает в водоприемные воронки, а уж после в водосточные трубы и ливневую канализацию.

Укладывать составляющие кровли можно как в поперечном, так и в продольном направлении, соединяя их внахлестку (большинство покрытий) или в замок (листы кровельной стали).

По конструкции кровли разделяют на:

  • однослойные (состоят из листов ВО, стали, асбестоцементных плиток и фальцевой черепицы);
  • многослойные (рулонные материалы, тес, гонт, стружка, плоская ленточная черепица).

В многослойных кровлях количество слоев будет колебаться от 2 до 5, это зависит от материала, которому вы отдали предпочтение. Такая кровля довольно трудоемкая и менее экономичная. Если в многослойной кровле каждый слой лежит в поперечном направлении, он непременно должен перекрывать стыки элементов слоя, лежащего ниже. Если же его кладут в продольном направлении, он должен покрыть нижележащий слой с напуском, установленным ГОСТ.

Уклон кровли

Роль уклона кровли очень велика, ведь он способствует удалению атмосферных осадков с крыши. Его выражают в процентах или градусах. В основном при строительстве домов кровли делают пологими, скаты имеют одинаковый уклон.

От уклона кровли, которому вы отдадите предпочтение, будет зависеть и материал для покрытия, и тип отвода дождевой воды с крыши. Водоотвод бывает организованным (внутренним или наружным) и неорганизованным (наружным).

В состав внутреннего организованного водоотвода входит стояк, водоприемная воронка, отводная труба и выпуск. Использовать эту конструкцию можно во всех климатических областях.

В состав наружного организованного водоотвода входят водосточные желоба и наружные водосточные трубы. Его можно использовать в климатических областях, где снаружи в водосточных трубах вода почти не замерзает.

Если водосток неорганизованный, то вода будет стекать по всей длине нижнего края ската, никаких дополнительных приспособлений не требуется. Этот тип водостока показан для климатических областей, где количество осадков незначительно.

Кровельные работы

Все кровельные работы могут быть разделены на 3 основные группы:

  • Заготовительные. В этот этап входит отбор, сортировка или очистка, раскройка рулонных материалов. Из листовой стали изготавливаются кровельные элементы, разрезают шифер, готовят мастики.
  • Подготовительные. Полностью подготавливается основание под кровлю.
  • Основные. Производится укладка кровельных материалов, их крепление к основанию, уход за ними после завершения монтажа.

Ендовы и водоотводная система

Наиболее уязвимыми элементами на кровле считаются ендовы, которые образуют входящий угол, в любое время года в них скапливаются атмосферные осадки. Вот почему к устройству данного элемента кровли нужно подойти со всей ответственностью. Ендова представляет собой лоток, имеющий ширину не менее 300 мм, сделан из досок, толщина которых 25 мм. Его покрывают оцинкованной, кровельной либо черной окрашенной сталью, чтобы концы ее заходили под кровлю на 200 мм со всех сторон.

Дымовая труба также окружается воротником из кровельной стали. Со стороны конька лист из стали нужно подвести под кровлю, а от карниза поверх кровли, в итоге получается своего рода фартук. Рядом с трубой лист нужно подвести под кирпичную кладку. По требованиям пожарной безопасности, кровельное покрытие и обрешетка должны находиться не менее, чем в 140 мм от трубы, а все элементы из дерева – не менее, чем 400-500 мм.

Выбирая водосточные трубы, стоит отдать предпочтение диаметру 100-140 мм, их располагают не менее чем в 120 мм от стены. Если кровля покрыта черепицей или асбестоцементными листами, то для отвода воды понадобятся водосточные трубы. Их основой является кровельная сталь, подвешивают их с уклоном 2-3 градуса по отношению к углам сооружения.

Тем же кровельным материалом покрываются и слуховые окна. Тщательно разделяйте места соединения окон и ската крыши.

Самые распространённые виды крыш по конструкции

Крыша – это значительная позиция в бюджете строительства дома. Различные виды крыш по конструкции кардинально отличаются друг от друга, что сказывается на стоимости строительства, которая может оказаться вполне доступной или наоборот вызвать шок. Тип крыши и угол наклона её ската также влияют на возможность обустройства чердака и формируют внешний вид всего дома.

Основные виды крыш

Различные виды крыш частных домов имеют конфигурацию разной степени сложности, начиная с самой простой – плоской и заканчивая сложными комбинированными конструкциями.

Плоская крыша, устройство которой относится к наименее сложным, и, следовательно, наиболее привлекательным с финансовой точки зрения решениям. Элементы перекрытия, уложенные на несущие стены, по сути, и являются крышей. Обычно плоская крыша имеет небольшой наклон (до 3%) для отведения дождевой воды.

Скатная крыша – обобщающее понятие для крыш, имеющих наклонные плоскости, основой которых являются стропила и обрешётка. Представлена эта категория в нескольких вариантах

Односкатная крыша

Крыша односкатная это некое промежуточное решение между плоской и двускатной крышами. Относительно простая конструкция, характерная для строительства хозяйственных построек и дачных домиков. Она, как и плоская, состоит из одного ската, но отличается углом наклона, а также отдельной конструкцией перекрытия и крыши. Односкатная крыша позволяет удобно обустроить площадь на втором этаже, которая не ограничивается уклонами, как в случае, например, двухскатных, и, как правило, предоставляет столько же места, что и на первом этаже. В последнее время часто используются в больших домах, где площадь позволяет создавать несколько блоков с крышами, расположенными на разных уровнях.

Устройство односкатной крыши зависит от размеров здания и предполагаемого угла наклона ската. Ниже представлены наиболее распространенные конструкции:

  1. Стропильная конструкция – стропила опираются на внешней стене. Такого рода деревянная конструкция крыши проста в исполнении и не создает высоких расходов. Можно выполнять на зданиях, в которых размах стен не превышает 6 метров.
  2. Стропильная конструкция с подкосами – наклонная балка укрепляет и придает жесткости каркасу. С её помощью можно сделать крышу на здании с пролетом стен до 7 метров.
  3. Стропильная конструкция со шпренгельной фермой – такого рода конструкция крыши может быть применена на кровлях с пролетом до 12 м. Деревянная конструкция дополнительно опирается на столбы, которые обеспечивают ей большую жесткость.

Двускатная крыша

Крыша двускатная – это конструкция с противоположными скатами, соединенными в коньке. Характерной особенностью является наличие треугольных фронтонов боковых стенок, закрывающих крышу в плоскостях, перпендикулярных коньку. Различают основные виды двухскатных крыш – симметричные (когда участки равны, и наклонены под одинаковым углом) или несимметричные.

фото двускатной крыши

Данная конструкция характерна для традиционной архитектуры, но присутствует и в современных, минималистских зданиях, в первую очередь благодаря простоте, которая влияет на удобство и снижение стоимости строительства. В домах, где угол наклона крыши составляет 35 – 45°, обычно обустраивают мансарду. Двускатная крыша имеет много преимуществ, среди которых самые важные:

  • благодаря возможности адаптации чердака на жилые цели, получают дополнительную площадь;
  • простая конструкция облегчает строительства дома, а также позволяет без особых трудностей достроить к зданию гараж или навес;
  • большая и простая площадь облегчает обустройство кровли;
  • при проведении кровельных работ на двускатной крыше, получается мало отходов материалов, поэтому выбор покрытия неограниченный;
  • такой тип крыши также обеспечивает эффективное удаление снега и дождевой воды.

Немаловажно для здания и то, что благодаря сильному наклону, вентиляция между кровлей и ветроизоляцией намного проще, чем в случае других типов крыш.

Вальмовая крыша

Вальмовая крыша это четырёхскатная конструкция, где два ската из четырёх имеют форму трапеции, а ещё два – треугольника. Именно эти треугольные скаты и называются вальмами, что дало название конструкции. Скаты, сходясь к короткому коньку, обычно наклонены под одним углом. В стропильной конструкции используются балки и двойная затяжка. Эта конструкция рекомендуются для одноэтажных зданий, которым придаёт красивые пропорции. Несмотря на наличие чердака, разумное обустройство мансарды в этом случае является нелегкой задачей. Дизайн интерьера затрудняют многочисленные скосы. Обычно функциональность мансарды улучшают увеличением угла наклона ската, но в случае четырёхскатной конструкции, этим мало чего можно добиться. Лучшим решением является установка мансардных окон, которые визуально увеличат объём помещения.

Вальмовая крыша дороже и сложнее в реализации, чем двускатная. Выполнение затрудняют, в частности, углы, в которых сходятся плоскости. Это работа для кровельщиков высокой квалификации. Также кровельные работы требуют применения решений, которые повышают стоимость строительства. При использовании листовой кровли остаётся много отходов, поэтому лучше использовать штучные кровельные материалы, что уменьшит потери. Смонтировав усиленную стропильную систему, можно даже использовать керамическую черепицу. У вальмовой крыши есть подвиды.

Полувальмовая крыша

Полувальмовая крыша характерна скошенными углами, и расположенными на торцовых стенах усечёнными треугольниками. Является хорошим вариантом для инвесторов, ищущих способ избавиться от однообразия.

Подобные конструкции характерны для региональной архитектуры. Их можно встретить, в частности, в горах.

Усечённые треугольники полувальмовой крыши уменьшают поверхность крыши и укрепляют края каркаса, благодаря чему защищают дом от сильного ветра. Оптимальный угол наклона ската такой крыши составляет 35°, что позволяет отводить воду и снег, одновременно не ограничивая выбора кровельного покрытия.

Монтаж такой крыши проще, чем вальмовой и лишь немного сложнее двухскатной. При этом она эстетично выглядит и имеет удобный чердак, в котором может быть обустроена мансарда. Следует, однако, обратить особое внимание на тщательное выполнение теплоизоляции на стыках скатов.

Шатровая крыша

Шатровая крыша – это специфическая разновидность вальмовой крыши, которая применяется в зданиях, имеющих в основании квадрат или правильный прямоугольник. Они не имеют конька, их скаты сходятся в одну точку, образуя так называемый коньковый узел. Визуально такая конструкция напоминает пирамиду. Отлично смотрится в качестве покрытия одноэтажного здания, построенного в классическом стиле.

Шатровые крыши часто используются в качестве покрытия для свободно стоящих гаражей, сельскохозяйственных зданий, магазинов. Иногда их используют в качестве покрытия для башенок и других элементов в более сложных в архитектурном отношении зданиях. Нужно, однако, помнить, что, хотя они привлекательны визуально, стоимость их выполнения всегда больше, чем в случае обычных двухскатных конструкций.

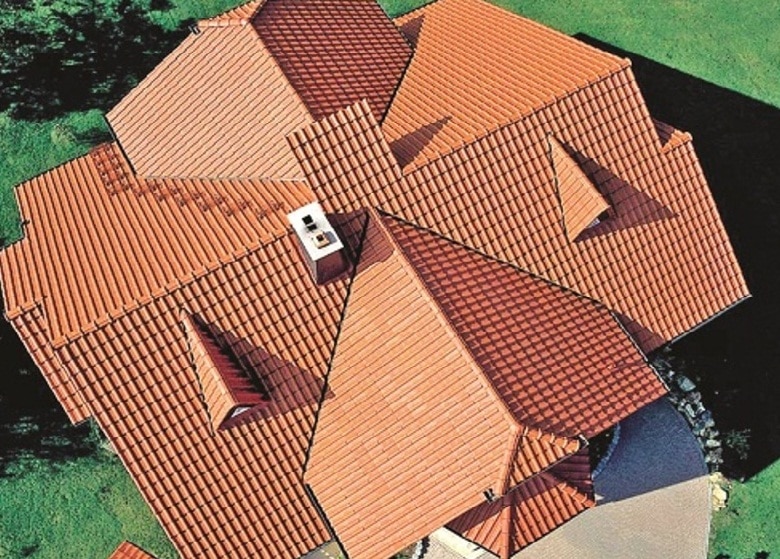

Многощипцовая крыша

Традиционно многощипцовой называется крыша образованная разнообразным сочетанием двухскатных крыш. Она состоит из многих плоскостей разного размера, формы и углов наклона. Чаще всего они треугольные или трапециевидные, иногда прямоугольные. Крыша красиво представлена, но имеет слишком много строительных сложностей. Для отвода воды со всей поверхности необходим монтаж дополнительных сливов и водосточных труб. Сложная форма крыши влияет на увеличение её стоимости. Большое количество скатов, связано с большим расходом кровельного материала. Значительным расходом окажется хотя бы покупка большого количества ребер, ендов и конька. Большое число изгибов также влияет на увеличение веса кровельного покрытия. Это, в свою очередь, связано с необходимостью выполнения более мощной и более стабильной стропильной системы. Для выполнения всех работ нужны мастера высокой квалификации. К тому же многощипцовая крыша хорошо выглядит на большом здании, стоящем на большом участке. На маленькой площади это довольно нецелесообразно – она будет визуально уменьшать всю территорию.

Ломаная крыша

Примером ломаной крыши может служить мансардная крыша – это конструкция, в которой каждый скат состоит из двух частей: верхней – с меньшим углом наклона и нижней – с большим углом. Ломаная крыша может быть двух – или четырёхскатной. Применение этой конструкции улучшает эксплуатационные свойства мансарды – увеличивается полезная площадь. Ломаная крыша чаще всего имеет нижнюю наклонную плоскость под углом 60º, а верхнюю около 30°, в стропильной системе используются наслонные стропила. В качестве кровли лучше всего использовать гибкую черепицу.

Ломаная мансардная крыша

Недостаток этого варианта – более сложная и трудная для исполнения конструкция, а также необходимость очень тщательной подготовки покрытия. В местах перелома ската могут возникнуть течи. Также сложность её выполнения заключается, в частности, в соответствующей расстановке стропил. В любом случае монтаж лучше поручить специалистам.

Купольная и коническая крыши

Купольные и конические конструкции связывают в основном с памятниками архитектуры. Однако эти виды крыш применяются и при строительстве частных домов, в частности на всевозможных надстройках и пристройках (башенках, барабанах, бельведерах). Монтируются они над многогранными или круглыми сооружениями. Стропильные системы для купольной и конической крыши применяются висячие и наслонные соответственно. Для обустройства покрытия применяются, как правило, штучные кровельные материалы.

Комбинированные крыши

Форма крыши зависит от многих факторов, в том числе региональных условий и предпочтений, вида и назначения здания, ландшафта, в который объект должен быть вписан. При этом владельцы домов и застройщики стремятся к оригинальности. Вот здесь на помощь и приходят комбинированные крыши. Чаще всего подобные конструкции встречаются в коттеджных посёлках. Суть заключается в объединении в одно сооружение нескольких конструкций крыш, для достижения определённого эстетического эффекта. Также комбинированные крыши применяются в случае расширения здания. Так, например это может быть вальмовая крыша над домом, дополненная односкатной крышей над пристроенной верандой или зимним садом.

Каким бывает устройство крыши?

Обустраивайте крышу добротно. От этого зависит насколько тёплым и уютным будет ваш дом. Стройте её, придерживаясь технологии, с аккуратностью. Существуют популярные способы устройства кровли. Мы их рассмотрим в статье.

Какой формы выбрать скаты для кровли?

Частники чаще всего возводят вальмовую или двускатную кровлю. Для их возведения требуется меньше материалов и обходятся они дешевле, чем другие виды. По правилам форма таких 2-х скатов:

  • Для двускатных крыш скаты должны иметь форму ровных прямоугольников;
  • Для вальмовой кровли скаты имеют форму треугольника или трапеции (она равнобедренная).

Кажется, что требования исполнять необязательно, но здесь важна суть. Чаще всего материалы для кровли имеют прямоугольную форму. Такие металлочерепичные листы, шифер и иные материалы.

Представим, что скаты не строго прямоугольные, тогда по крыше будут оставаться не закрытые материалом клинья. Для устройства вальмовых выйдет ещё хуже. Когда форма строения неправильная, всегда много отходов полотен на кровлю.

Если лист шифера зарезать пополам, то каждая из половинок отлично впишется, каждая со своей стороны. Такое, возможно, когда скат правильной формы. А если нет, то 2 половинку так не приспособишь. Позже на крыше сделают снегоудерживающий выступ.

Важные правила

  1. До начала работ все элементы для оформления, а это ендовы с разжелобками и области где они будут примыкать к стенам, окнам слуховым, требуется оббивать оцинкованными листами. Обрешётку нужно делать сплошной.
  2. Придерживаясь 3-го правила, располагайте брус, который ниже других на обрешётке, выше всех досок.
  3. 4-е правило гласит, что устройства кровли нужно начинать снизу и планомерно подниматься.
  4. Согласно 5-му правилу если кровлю делаете утеплённой, то понадобится обустройство коридоров для циркулирования воздуха.

Хорошее устройство гидроизоляции кровли продлит на годы её эксплуатацию.

Виды популярных крыш

Каких конструкций крыши чаще всего возводят владельцы для своих домов и офисов? Каждый хочет сэкономить на стройматериале и чтобы его дом радовал глаз. Популярны такие виды покрытий жилищ:

  • Пологоскатные;
  • Скатные;
  • Односкатные;
  • Двускатные;
  • Мансардные;
  • Вальмовые;
  • Полувальмовые;
  • Шатровые;
  • Многощипцовые;
  • Купольные.

Рассмотрим ближе устройства каждой из крыш.

Пологоскатная

Проще всего сделать пологоскатное устройство кровли. Она плоская и опирается на стены дома. Угол наклона минимальный и бывает не более 2, или 3%. Вода с неё плохо стекает, застаивается и в итоге протекает внутрь. Но мы видим, что многоэтажки с гаражами или какие-то нужные в хозяйстве постройки оборудуют именно такими крышами.

Чаще всего скатную форму предпочитают частники. Здесь наклон больше 10%. Вода свободно скатывается во время дождя, как и снег постепенно тает и вода уходит по водосточным трубам. Подобное устройство крыши может быть с чердаком или без. Чердак можно утеплить и обжить или оставить холодным.

Односкатная

Когда покрытие опирается на стены, имеющие разную высоту, устройство кровли получается односкатным. Это лучший вариант для хозяйственных строений. Для строительства можно брать различные материалы и такой вариант привлекает многих. Плохо, что нельзя соорудить чердак.

Двускатная

В деревнях вы заметите, что многие дома стараются накрыть такой кровлей. Два ската опираются на несущие стены. Возводить такую крышу труднее, и это чаще поручают мастерам, чем делают самостоятельно. Прослужит она долго. Здание выдержит сильные порывы ветра, проливной дождь и обильный снегопад.

Мансардная

Мансардная — это подвид двускатной, но скаты у неё ломанные. Эти изломы увеличивают чердак, который превращается в мансардную комнату. Возводить такое устройство крыши быстро. Так, оборудуют дачи с дорогостоящими коттеджами. Для отличной теплоизоляции потолки на мансарде пусть достигают 2,2 м либо выше.

Рассмотрим устройство четырехскатной крыши. Она имеет 4 ската и называется вальмовой. Два из них треугольные и 2 — в виде равнобедренной трапеции. Треугольные расположены на фронтах — это и есть вальмы. Удерживают конструкцию балки. Здесь нужна 2-я затяжка. На такой крыше не будет задерживаться вода или снег.

Наклон здесь не менее 45°. Мастера дают рекомендации оформлять такие кровли водостоками. Материалы для возведения постройки используются различные. Они могут быть лёгкими или тяжёлыми. Вторые надёжнее. Они способствуют шумоизоляции и стабилизирующим образом воздействуют на весь дом.

Полувальмовая

Скаты при полувальмовой крыше получаются усечённые и треугольные. У них наклон меньший, чем у трапецеидальных. Если в вашем регионе сильные ветра, вашему жилищу подойдёт такая конструкция. Она крепкая и надёжная. Отменно противостоит порывистому ветру с дождём или снегом.

Устройство шатровой крыши оригинальное. Она является подвидом вальмовой. В основе дома здесь прямоугольник или квадрат и вальмы выходят треугольными. Их может быть более двух (например, 4 и больше) — смотря, как задумал архитектор.

Вершина у скатов единственная. Смотрится такая кровля великолепно. Её укладка требует опыта и приобретённого с ним мастерства.

Многощипцовая

Когда возводят здание, у которого будут мансарды и разные пристройки, выбирают многоугольную форму. Соответственно, такой будет и крыша с множеством углов внутри и снаружи.

Этот проект для специалистов. При устройстве шалаша крышу следует повертеть во все стороны в специальной программе, помогающей проектировать. Кровля выйдет оригинальной, привлекающей внимание.

Оригинальная конструкция. Здесь стены составляют 1/5 высоты дома, крыша занимает остальное место. Установить её сложно. Это поручают мастерам. При изготовлении используют стеклоизол с рубероидом, красивую черепицу (чаще битумную) и т. д. Шалаша крышу следует накрывать подходящим материалом.

Кровля, у которой стропила свисают

Такие стропила называют висячими. Стропильная часть ноги снизу иногда вылезает за контур стены. Она как будто зависает в воздушном пространстве. Стропу, чтобы не упала, нужно упереть в деревянную балку, которая тянется по периметру через весь дом.

В такой конструкции все элементы покрытия уравновешены. Ведь зимой снег создаёт значительную нагрузку. Ноги стропил сжимаются, но упираются в мауэрлат и брус гасит такое напряжение. При сильном ветре сбоку стропила максимально растянутся, а мауэрлат или балка снизу, сожмётся. Напряжение распределится по всей поверхности и конструкция не пострадает.

Если вы возведёте большой сруб, то для крыши потребуются подпорки, иначе, она может местами прогнуться. Упор должен быть не взатяжку. Строители давно придумали «бабку». В этой системе из стропил существует подвеска и она способна растягиваться. «Бабку» можно считать родоначальницей простых ферм.

Фермы сейчас — это любые конструкции. Их делают как для перекрытия больших зданий, так и мостов. Узлы здесь то сжимаются, то растягиваются. Это придумали не учёные, а практики — плотники.

Стропила наслонные

Наслонными называют такие стропила, которые нагрузку перераспределяют на все узлы крыши. Опирают их на деревянную обвязку, имеющую мауэрлат с подстропильным брусом. Если строение небольшое, такие стропила для него подходящие.

Когда у наслонной системы внутри нет опор, получится перекрыть не такие уж и большие пролёты. Они не будут превышать 6 м. Если сделаны несущие стены, на них можно установить стойки, которые помогут перекрыть дом.

Когда будете строить наслонные стропила, можете воспользоваться ригелем. Он поможет стянуть стропильные ноги. Это позволит увеличить пролёты к 8 м и немного больше. Используете 2 опоры и уже сможете перекрыть пролёт в 16 м.

В домах пролёты небольшие, значит, можно использовать наслонные конструкции. Здесь важен узел крыши — мауэрлат. Он помогает бороться с конденсатом там, где крыша вплотную располагается к стене. Не забудьте защитить мауэрлат изоляцией.

Если вы возводите загородный дом, то понимаете, что крыша его верхушка и главное украшение. У коттеджа скаты на крыше часто переплетаются и ими можно любоваться, особенно покрытыми черепицей. До того как начать проектировать крышу, специалист определяется со структурой дома. Для загородного большинство владельцев выбирают скатные кровли или мансардные. Некоторые сооружают плоские, чтобы потом озеленить.

Крыша: виды, особенности, нюансы выбора

Зачастую, говоря о выборе крыши, имеют в виду только кровельное покрытие, а говоря о кровле, подразумевают крышу в целом. И хотя такая подмена понятий вполне допустима, все же исходные значения у терминов разные. И если выбор типа кровли пусть и нежелателен, но допустим уже в процессе строительства, то сама крыша, как один из важнейших конструктивных элементов дома, должна тщательно просчитываться и проектироваться. В данном материале рассмотрим основные типы крыш, составляющие конструкции и особенности выбора.

Содержание

  • Крыша – это…
  • Основные типы крыш
  • Устройство крыш
  • На что обратить внимание при выборе крыши

Что такое крыша

Крыша – верхний элемент в конструкции дома, выполняющий основную защитно-декоративную функцию. Она не только защищает дом от всех внешних влияний и предотвращает отток тепла, но и обеспечивает привлекательность здания за счет формы, габаритов и кровельного покрытия. Крышу еще называют пятым фасадом, подразумевая именно ее эстетические параметры, в идеале, соответствующие выбранному архитектурному стилю. Иногда именно крыша «вытягивает» скучную типовую коробку, например, за счет высоты, непропорциональных скатов или удлиненных свесов.

Что касается разницы между крышей и кровлей, то конструктивно, крыша, это сложная, сборная система из различных элементов.

А кровля – именно финишное покрытие крыши с защитно-декоративными функциями. И, как уже говорилось, в обиходе эти понятия взаимозаменяемые. Но если крыша без кровли под временным покрытием (баннеры, рубероид, пленки и др.) при необходимости простоять может, то полноценная кровля отдельно от крыши невозможна в принципе.

Большинство кровельных материалов универсально и подходит практически под все виды крыш, варьироваться будет только сложность работ и количество отходов, то есть – цена вопроса. Однако есть и покрытия, требующие особого конструктива, закладываемого в проект, поэтому в любом случае, оптимальный вариант, когда и тип кровли определяется сразу, на этапе проектирования, особенно, если речь о больших домах и сложных крышах.

На практике же и дома до сих пор сплошь и рядом строят без проекта, «из головы», что уж говорить о крышах, но при таком подходе увеличивается риск получить недострой разной степени готовности. Тем более что при нынешнем обилии специализированных графических редакторов и онлайн-калькуляторов, даже не самый продвинутый пользователь в состоянии выполнить хотя бы примитивный эскиз и просчитать нагрузки, было бы желание.

Основные типы крыш

Все крыши условно можно поделить на два основных типа:

Плоские крыши

Многослойные горизонтальные конструкции практически без уклона, 1-2⁰ (до 4⁰) необходимые для отвода осадков визуально практически незаметны. Подразделяются на эксплуатируемые и неэксплуатируемые, актуальны для домов в современном и минималистском стиле. При кажущейся простоте конструкции, сложность реализации обусловлена повышенными требованиями к гидроизоляции.

Скатные крыши

Внутри категории подразделяются на несколько разновидностей, отличающихся количеством и геометрической формой скатов и уровнем сложности реализации.

  • Односкатная крыша – в исходном варианте самый упрощенный подвид, представленный одной наклонной плоскостью, опираемой на несущие стены, расположенные на разном уровне по высоте. Угол наклона ската варьируется в диапазоне от 10 до 60⁰, оптимальным считается уклон односкатной крыши в 30-35⁰. Для повышения декоративности односкатной крыши конструкцию усложняют, несколько закругляя, изгибая плоскость или комбинируя направленность.

  • Двускатная (щипцовая) крыша – одна из самых распространенных конструкций, состоит из двух наклонных плоскостей, разделенных коньком (ребром). В этом типе конструкции появляются фронтоны – боковые части стен в виде треугольников, формируемые из основных стеновых материалов или отличных от них. В зависимости от архитектурного замысла, скаты могут быть как одинаковыми, образовывая в поперечнике равнобедренный треугольник, так и с разными углами наклона и длиной свеса. Минимально допустимый угол наклона скатов – 20⁰, оптимальный – 40-60⁰.

Остальные подвиды, за исключением нестандартных конструкций, являются производным двускатной крыши.

Четырехскатные (вальмовые или шатровые) крыши образуются из двухскатных крыш. Их фронтоны срезаются наклонными плоскостями на всю высоту. Треугольные скаты шатровых крыш называются вальмами. Полувальмовые крыши отличаются от четырехскатных тем, что наклонными плоскостями у них срезаются лишь часть фронтонов. Четырехщипцовые крыши образуются от соединения четырех двускатных плоскостей.

Если под крышей запланирован не чердак, а жилое помещение, сезонное или круглогодичного проживания (отапливаемое), строится крыша мансардного типа. Она может быть как упрощенной двускатной, так и вальмовой, и полувальмовой, ее особенностью является не форма скатов, а наличие теплоизоляции в кровельном пироге. Зачастую при нехватке жилой площади в мансарду преобразуют холодный чердак или выполняют капитальную реконструкцию, надстраивая мансардную крышу с большей квадратурой.

К оригинальным же крышам можно отнести круглые (купольные, конические) – они возводятся преимущественно на домах круглой формы, а так же над башенками, на домах с «замковой» архитектурой. От обычных, скатных, они отличаются не только формой, но особым строением стропильной системы.

Устройство крыш

Крыша – многослойная сборная конструкция, даже если речь об односкатном типе. За редким исключением, когда основанием плоской эксплуатируемой крыши является железобетонная плита перекрытия, состоит из следующих базовых элементов.

  • Мауэрлат – необходим для жесткой фиксации крыши к основанию и равномерного распределения точечных нагрузок от элементов конструкции на стены. Представляет собой силовую раму, располагаемую по верхнему контуру несущих стен. В деревянных и брусовых домах в качестве мауэрлата выступает верхний венец, в каркасных, верхняя обвязка, в остальных – антисептированный деревянный брус, сечением 100х150 мм, 150х150 мм. Также допустимо применение в качестве мауэрлата сдвоенной доски (50×150 мм).
  • Стропильная система – несущий силовой каркас, определяющий форму крыши, сформированный из наклонных балок (лаг), вертикальных стоек и подкосов. Собирается как из отдельных деталей по месту, так и из готовых стропильных ферм, заводского изготовления или самодельных. В частных домах стропильная система преимущественно деревянная, исключение составляют металлические каркасные конструкции (ЛСТК). Важнейшим параметром стропильной системы является расстояние между стропилами (шаг).

Шаг установки стропил зависит от сечения используемой доски (бруса) и длины стропильного элемента, так же расчетной величины нагрузок для данного региона. Данные, представленные в таблице, не заменяют полноценного расчета несущей способности стропильной системы, их можно рассматривать как рекомендательные для достаточно простых кровель. В таблице даны значения, соответствующие возможным максимальным нагрузкам на стропильную конструкцию для среднеевропейской зоны. Также данные таблицы подготовлены с учетом ассортимента пиломатериалов, которые выпускают российские предприятия, согласно ГОСТ 24454-80 (Необработанная древесина).

Какие бывают виды и формы крыш домов – от простого к сложному

Когда мы говорим про «виды кровли» и «виды крыш домов», не всегда четко понимаем разницу между этими двумя понятиями. Поэтому прежде чем рассказать о том, какие бывают крыши, выясним различия в понятиях «крыша» и «кровля».

Содержание

Видео-советы по устройству крыши дома ↑

Чем крыша отличается от кровли ↑

Крыша (в традиционном понимании) — часть конструкции здания, которая обеспечивает его защиту от всех типов атмосферных осадков, сохраняет тепло либо защищает от перегрева. То есть это вся верхняя конструкция сооружения. Для современного каменного здания с плоской конструкцией — это плиты перекрытия, тепло- и гидроизоляция. Выход, ограждения, вентиляционные каналы и их защита, элементы крепления антенн, воронки для выпуска ливневых стоков также являются элементами крыши. По поводу принадлежности люка с замком, который навешивает ЖЭС, чтобы на крышу не лазили, единого мнения нет. Для дома с наклонной (скатной) конструкцией в это понятие входит несущая стропильная система либо фермы, утеплитель, гидро- и ветроизоляция, трубы, флюгеры и кровля.

Вообще-то, с точки зрения советской строительной науки, крыша — понятие дореволюционное и безграмотное, и должен применяться исключительно прогрессивный термин «покрытие». Но в жизни даже профессиональные проектировщики и строители нечасто его используют. Возможно, ввиду вероятности двойственного толкования. Отчасти определение «покрытие» прижилось в отношении конструкций с несущей железобетонной либо металлической основой, главным образом плоских. А назвать «покрытием» верхнюю часть собора Василия Блаженного или крышу деревенской избы не придет в голову ни одному архитектору, хоть и учили их «правильно».

Кровля — это только оболочка, защищающая покрытие от атмосферных воздействий. Несущие функции кровля не выполняет. То есть плиты перекрытия, стропильная система, балки, утеплитель к кровле не относятся. Зачастую в ее состав включают несущую подготовку кровли: обрешетку, настил, стяжку. Настилаемый на подготовленную поверхность материал: советские рубероид и шифер, народный русско-французский ондулин , сказочную немецкую черепицу и новорусскую медь называют кровельным покрытием.

Плоская и скатная конструкции ↑

Крыши бывают плоские и скатные. В соответствии со СНиП крыши, имеющие уклон до 12° — плоские, с большим уклоном — скатные. На плоских крышах уклон устраивают для отвода осадков, достаточно 1,5-3°.

Чердачная и бесчердачная крыши ↑

Как видно из наименования, чердачная крыша имеет чердак, бесчердачная — нет. Русская изба, да и вообще большинство типов традиционного жилища всех стран и народов имеют проветриваемый чердак. За исключением мобильного жилья: юрт, чумов, вигвамов. Там это трудноосуществимо. Также нет чердаков у племен, проживающих в экваториальных джунглях, им они не нужны. Чердаки (технические этажи) есть в современных многоэтажных жилых зданиях. Поэтому, если крыша протекает, жильцы узнают об этом не сразу.

Бесчердачные (синоним — совмещенные) покрытия могут быть скатными (мансардными) и плоскими. С плоскими совмещенными конструкциями мы знакомы по панельным «хрущевкам». Устройство мансарды позволяет использовать чердак как полноценную жилую площадь. Бесчердачная и мансардные крыши требуют хорошей теплоизоляции верхнего этажа. Совмещенной может быть и крыша одноэтажного здания.

Типы плоских покрытий ↑

По компоновке плоские крыши достаточно похожи, различаются, главным образом, конструктивно. По взаимному расположению слоев утеплителя и гидроизоляции кроме обычного типа выделяют также инверсионные кровли, в этом случае гигроскопичный (водонепроницаемый) утеплитель располагается над гидроизоляционным слоем. В качестве несущих конструкций в плоских крышах могут использоваться сборный либо монолитный железобетон, металлопрофиль с металлическими балками, деревянные балки со сплошным настилом.

Площадь плоских крыш можно использовать, настелив покрытие, по которому можно ходить: керамическую либо тротуарную плитку, дощатый настил, либо устроив на крыше газон.

На самом деле устройство газона на крыше дома не так сложно, как можно подумать. Пожалуй, единственная вещь, которая стоит относительно дорого — гидроизоляционная полимерная мембрана. Все остальное достаточно просто, а уход за травой стандартный: ее нужно косить и поливать в засуху. Слой земли дополнительно защищает помещения зимой от холода, а летом от перегрева.

Детали скатной конструкции ↑

Перед разговором о том, какие бывают формы крыши, определимся в основных деталях скатных крыш и терминах. Основные элементы: конек, наклонное ребро, ендова (разжелобок). Свесы подразделяют на карнизные (нижние) и фронтонные (торцевые или щипцовые). Для большинства видов кровельных покрытий кроме основного материала имеются отдельные доборные элементы для защиты и оформления деталей крыши.

Формы скатных крыш ↑

Рассмотрим, какие бывают крыши домов в зависимости от конфигурации. Формы скатных крыш очень разнообразны. Чаще применяют наиболее простые по конструкции и рациональные односкатные, двускатные и вальмовые типы и конструкции крыш.

Частному застройщику среднего достатка доступны первые восемь типов из изображенных на иллюстрации. Остальные достаточно сложны и дороги в исполнении.

Рассмотрим отдельные типы крыш и их свойства подробнее.

Односкатное покрытие ↑

Крыша с одним скатом максимально проста конструктивно, имеет минимальное количество деталей. Отсутствует конек, для невентилируемых кровельных покрытий (например, гибкая черепица, фальцевая кровля) нет необходимости в специальных вентиляционных элементах. Достаточно предусмотреть вентиляционную прослойку над утеплителем, а вентиляционные отверстия можно расположить в подшивке. Односкатная крыша не имеет ендов, ребер и коньков, которые больше всего подвергаются атмосферным воздействиям. Максимальный износ кровельного покрытия в холодном климате происходит в ендове, так как там дольше лежит снег и лед. Простая по форме крыша с уклоном в одну сторону подвергается равномерному воздействию осадков, ультрафиолета и ветра. Снеговая нагрузка также распределяется равномерно. При прочих равных условиях односкатная крыша прослужит немного дольше. И стоить будет меньше: проще стропильная система, минимальное количество не всегда дешевых доборных элементов.

Односкатные крыши довольно популярны в развитых странах. Чаще они применяются для недорогого, либо, наоборот, престижного жилья. Для дома с мансардой один скат позволяет рационально организовать планировку, выведя под высокий скат жилые помещения, а под низкий — лестницы, санузлы, гардеробы. В жилище премиум-класса такая крыша дает возможность создать великолепный интерьер.

Двускатная конструкция ↑

Самая распространенная в мире форма. Двускатная (щипцовая) крыша традиционна почти для всех стран, где случаются хоть какие-то осадки. Соорудить несущую конструкцию для двух скатов ненамного сложнее, чем для одного. Она очень прочна, особенно если имеется возможность соорудить замкнутую стропильную систему, использовав затяжку.

Двускатная крыша проста в исполнении, экономна по материалам, ее не сложно возвести самостоятельно. Фронтоны служат лучшим, чем скаты, местом размещения окон, несложно оборудовать мансарду.

Скаты не обязательно должны иметь одинаковый уклон, форма крыши может быть несимметрична. Уклон кровли определяется, главным образом, планировкой второго этажа.

Двухскатная крыша может иметь много вариантов. При плане дома более сложном, чем простой прямоугольник, неизбежны более сложные формы крыши.

Двухскатная (как, впрочем, и односкатная) крыша прекрасно подходит для озеленения.

Вальмовый вид ↑

Вальмовая или четырехскатная крыша сложней двухскатной. Дороже обойдется как стропильная система, так и кровельное покрытие. Но не придется сооружать каменную кладку фронтонов. При недорогом кровельном покрытии (асбестовый шифер, ондулин) вальмовая крыша с учетом отсутствия фронтонов обойдется дешевле двухскатной. При более дорогом — вряд ли. Из положительных свойств вальмовой конструкции можно назвать оптимальное аэродинамическое сопротивление такой конструкции, что в целом может увеличить ее срок службы (ненамного). Скаты со всех сторон дома позволяют сделать большие навесы по периметру всего сооружения, обеспечив стенам наилучшую защиту от осадков. Но в организации чердачного пространства четырехскатная крыша проигрывает.

Существуют разновидности вальмовых крыш: полувальмовые (промежуточный тип крыши между двускатной и вальмовой), вальмовые с козырьком или их разновидности.

Окна в вальмовой крыше приходится встраивать в скаты, в кровельное покрытие. Это усложняет их устройство и эксплуатацию и зачастую обходится дороже, нежели разместить окно в фронтоне.

Многоскатная разновидность ↑

Вальмовой называют четырехскатную крышу. Но если дом имеет не четыре наружных угла, а более, скатов тоже будет больше. Крышу с количеством скатов более четырех называют многоскатной.

Шатровая крыша ↑

Шатровой называют четырехскатную крышу, все грани (скаты) и ребра которой сходятся в одной верхней точке. Горизонтального конька у такой крыши нет.

Мансардная конструкция ↑

Мансардными называют крыши различных форм и типов, которые объединяет одна общая черта: форма ската выполнена ломаной, чтобы увеличить высоту помещений мансарды. Таким образом удается избежать устройства наклонных потолков, устроить полноценные комнаты наверху. Ломаный контур стропил может быть использован для типов любых крыш: двускатных, вальмовых, полувальмовых и так далее.

Конструкция мансардной крыши позволяет связать верхнюю и нижнюю балку (затяжку), стойки, стропила в единую ферму, что обеспечивает ей чрезвычайную прочность и позволяет несколько уменьшить сечение элементов каркаса.

Монтаж несущих конструкций мансардных крыш сложнее, чем для прототипов с прямым скатом. Несколько больше площадь кровли. Соответственно, выше стоимость. Однако эти расходы окупаются увеличением площади нормальной высоты на мансардном этаже.

Крыши сложной формы ↑

Всяческие купольные, конические и сомкнутые крыши сложны в исполнении и были придуманы зодчими для оформления важных общественных сооружений. По прошествии периода «малиновых пиджаков» и «замков на рублевке» сложные крыши в архитектуре индивидуальных жилых домов встречаются нечасто.

Иногда сложные крыши состоят из известных элементов и являются «гибридами» разных типов.

Но люди стремятся украсить свой дом, сделать его необычным. Иногда встречаются «гибридные» типы крыш, однозначное определение которым дать сложно.

Выбор кровельного материала для скатной крыши ↑

Виды кровли определяются материалом кровельного покрытия. Кровля может быть черепичной, металлической, гонтовой, медной и так далее. Выбор кровельного покрытия в первую очередь определяется финансовыми возможностями застройщика, эстетическими вкусами супруги и его самого, во вторую очередь — формой крыши и ее уклоном. Крыши криволинейных форм накрывают мелкоштучными либо гибкими покрытиями, листовые материалы более пригодны для простых односкатных и двускатных крыш. При наличии переломов (наклонные ребра, ендовы) раскрой листов менее рационален.

Для крыш простых форм можно использовать любые кровельные материалы без ограничений. Крыши сложной криволинейной формы можно оформить только мелкоштучным (натуральная черепица, сланцевый шифер, гонт, дранка), гибким (битумная черепица) покрытием. Подойдет также кровля из оцинкованной стали, меди, стали с титан-цинковым покрытием при условии индивидуальной нарезки элементов и изготовлении фальца по месту.

Итак, мы выяснили, какие бывают виды крыши. Что выбрать для себя? В первую очередь, крыша должна соответствовать бюджету. Чем сложнее форма, тем больше денег придется потратить. С двухскатной крышей справится любой застройщик. В Германии таких крыш процентов 80. А мы чем хуже? При наличии средств можно подумать о чем-то более оригинальном, но и простое можно сделать красиво.

Читать еще:  Суглинок пучинистый или нет
Ссылка на основную публикацию
Adblock
detector
