Парапет кровли: что это такое, устройство, технические требования к обустройству

Если вы твердо решили строить свой дом с модной и функциональной плоской крышей, тогда самое время хорошо продумать ее ограждение! Так открытая площадка на высоте будет безопасной, удобной и пригодной даже для детских игр. Причем парапет кровли одновременно будет выполнять важную эстетическую роль, придавая экстерьеру постройки завершенный, логичный и стильный вид.

Вы удивитесь, узнав как много видов парапетов существует, какие дизайнерские шедевры из них делают и какой именно вариант больше всего подходит именно вам!

Содержание

Что собой представляет типовой парапет?

Итак, давайте начнем с того, что именно называют парапетом на крыше, и каким тот должен быть. По сути, это невысокое ограждение по периметру, которое обустраивают не только на кровлях, но и на террасах, балконах, мостах и даже набережных. Парапет по праву причисляют к архитектурным элементам зданий, ведь его всегда видно, даже издалека.

Дождевая и талая вода часто попадает не только на карнизы, но и на аттики и стены, которые постепенно наполняются влагой. Через какое-то время поверхность начинает осыпаться, а кладка – разрушаться. Вот как раз с целью защитить стены и устанавливают парапеты.

Сами профили нередко используются в качестве громоотводов. Для этого их заземляют, сами профили выбирают из довольно толстого металла с фальцевым или клеммовым соединением, высокотемпературной пайкой, сваркой или резьбовыми соединением. Но в России официального разрешения на использование металлического парапета в качестве громоотвода пока нет, как и во многих других странах.

Что такое, по сути, молниеотвод? Это металлическая деталь, которая перехватывает на себя разряд молнии не позволяет сооружению контактировать с высокотемпературным каналом. И любой молниеотвод должен включать в себя три главных элемента: приемник молнии, токоотвод и заземление.

Согласно российскому законодательству,молниеотвод может быть из стали, алюминия или меди с толщиной 50, 70 и 35 мм2 соответственно, и минимальной толщиной не менее 0,5 мм.

При этом для молнии не служат препятствием ни слой пластика до 1 мм, ни слой антикоррозионной краски и даже асфальтового покрытия до 0,5 мм. В принципе, металлический парапет отвечает этим требованиям, если под ним нет горючей строительной конструкции. Но нередко его делают из других материалов тоже:

Виды и типы кровельных ограждений

Вы наверняка заметили, что чаще всего края плоской кровли отделывают металлическими профилями в форме аттиков. Это необходимо для того, чтобы эффективно отделять дождевую воду от стен, защитить кровельный материал от механических повреждений и обеспечить самую надежную гидроизоляцию парапету.

Вам будет интересно узнать, что в западных странах форму профиля парапета не выбирают исходя из экономических соображений или дизайнерской задумки – все диктуют своды правил строительных работ.

Сами профили для парапета бывают несущие и ненесущие. Если таковые крепят на специальных, устойчивых к коррозии крепежах и кронштейнах, это – несущие системы. Сам профиль при этом должен быть достаточной толщины, от 1,25 мм, и устойчивым к любому ветру.

А вот ненесущие профили крепят на вспомогательные и опорные конструкции. Они куда тоньше, от всего 0,4 до 0,8 мм, изготавливаются из антикоррозионного металла, а также из дерева. Компенсационную планку же наклеивают ниже основного профиля.

Главное требование к углам и стыкам парапета – водонепроницаемость. Поэтому крепежи окантовки всегда монтируют заподлицо. А т ам, где металлическую окантовку приклеивают к краям кровли, ширина нахлеста должна быть от 120 мм, а все соединения – водонепроницаемыми.

Если в процессе обустройства парапета вам придется устанавливать элементы длиной от 3 метров, тогда понадобятся дополнительные конструкции.

В общей сложности толщина металла напрямую зависит от назначения парапета:

Для решения задачи любой сложности компании сегодня предлагают большой выбор: парапеты самых разных форм, уголки, декоративные планки и специальные элементы для фиксации.

Главное требование к парапету состоит в том, что окантовка должна быть расположена под уклоном к горизонтальной поверхности и оснащена карнизом.

Технические требования и строительные нормы

При минимальном или нулевом угле наклона металлический парапет способен выдерживать повышенные атмосферные нагрузки.

Современные парапеты изготавливают из меди, алюминия и титан-цинка. В зависимости от материала изготовления выбирается способ соединения профиля: клепка, двойной фальц, сварка и высоко- или низкотемпературная пайка.

Для медного профиля необходима установка карниза размером от 50 мм. Отдельно также отметим титан-цинк, для которого есть свои правила монтажа: монтаж с уклоном не менее 3°, и до 15° нужно укладывать разделительный слой с функцией дренажа.

В России встречаются редко, но все же бывают деревянные парапеты. Естественно, поверх их тоже необходимо устанавливать крышку, но на этот раз – с антиконденсатной супердиффузной мембраной. Для этого нужно установить планки, на которые будет крепиться верхнее покрытие. Далее на угол укладывают часть мембраны.

Теперь по бокам парапета также устанавливают металлические планки, которые будут защищать дерево. Из металлического листа (в этом случае подходит титан-цинк) делают крышку:

Чтобы соединить профили парапета встык, нужен стоячий, двойной или лежачий фальц, а также планки-накладки. За рубежом одни правила обустройства парапета рекомендуют соединять углы аттиков сваркой, или же вырезать углы аттика из единого полотна, а другие говорят о том, что из двух частей делать только внутренние углы. Одним словом, в какой-то степени допустим и тот, и тот вариант.

Главное только учитывать линейное расширение и сжатие металла, ведь парапет находится под открытым небом, и больше всего из всех конструкций дома накаляется в жару и стремительно теряет температуру в мороз.

Поэтому, если вы закрепите парапет крыши слишком жестко, например, при помощи стоячего фальца, или прямо расположите металлические профили на край крыши, то искажений материала не избежать.

Вот почему, если уже применена техника стоячего фальца, нужно также применение накладывающихся стыковых планок и компенсаторов:

Обустройство парапета на жилом доме

Дополнительные опорные и вспомогательные конструкции делают из стальных, алюминиевых и деревянных профилей. Если вы отдали предпочтение дереву, бруски должны быть толщиной не менее 30 мм, плюс обработайте их био- и огнезащитными средствами.

Если же вы считаете более надежными металлические подконструкции, тогда берите стальной профиль или нержавеющий алюминий. Идеально, если это будет тот же металл, что и парапет, в противном случае учитывайте совместимость таких материалов.

К слову, в России чаще всего парапеты просто склеиваются. Для этого выпускают специальные клеи для фиксации металлических изделий практически к любой поверхности. Т.е. парапет, карниз и отлив можно надежно закрепить на бетонной, деревянной или кирпичной поверхности.

Для этой цели чаще всего на несущее основание периметра крыши укладывают влагостойкую фанеру и закрепляют ее. Такое основание под парапет почти идеально, и клеем от фирмы Enke крепят металл. Такой метод, в отличие от других, позволяет не только достичь ровной поверхности и обеспечить нужное снижение шума при ветре.

К слову, самый простой вариант обустройства парапета – это покрытие его мастикой или современной жидкой резиной:

Способы крепления парапетной кровли

Парапеты рекомендуется изготавливать из металлического профиля и устанавливать с уклоном в 3° в сторону кровли. При этом высота парапета и вынос за пределы крыши зависит от высоты здания. Существует такое понятие, как высотная отметка парапетной крыши.

Давайте разберемся с каждым видом крепления парапетной крыши.

Способ №1. Костыли

Речь идет о специальных изделия из стальной полосы шириной 40-60 мм и толщиной 4-5 мм. Эти полосы варят в Т-образный профиль, что достаточно трудоемко, но наиболее практично, ведь так увеличивается площадь соприкосновения.

Но костыли обладают такими минусами, как низкая коррозионная стойкость, из-за чего на фасадах здания возникают ржавые потеки, плюс необходимость большого количества точечных креплений. А это приводит к разбалтыванию крепежа, отрыву профиля при сильном ветре и частой необходимости ремонта.

Главное требование к установке костылей – герметичность:

Способ №2. Фальшпланки

Крепят кровлю парапета также на фальшпланки из нержавеющей и оцинкованной стали толщиной не менее 1 мм. Этот способ требует сварки, но более надежен при ветре, ведь здесь вся нагрузка равномерно распределяется по всему углам.

Способ №3. Внахлест

Это – самый простой и доступный по цене профиль, но при этом далеко не самый герметичный. Его разрешено применять только при вентилируемом основании и ширине профиля до 300 мм. На сами планки монтируют дополнительное крепление для финишной отделки и по окончанию монтажа тщательно проверяют герметичность всего парапета.

Способ №4. Наклеивание

При ширине парапетов от 600 мм парапетные крышки наклеивают на основание в комбинации с Т-профилями или фальшпланками. Такое крепление наиболее устойчиво к ветровой нагрузке и влаге, ведь здесь уже есть дополнительный слой гидроизоляции – клей. Клей на каучуковой, битумной и полиуретановой основе заполняет собой поры основания.

В комбинации с наклеиванием и фальшпланкой применяется также UDS-соединитель, и подкладочный профиль.

Вот еще один хороший пример, где применяется наклеивание:

Только наклеивание помогает, когда в качестве парапетной крыши идет пенопласт. К такому методу нередко прибегают тогда, когда сам парапет является продолжением несущей стены дома, и тогда он может быть служить мостиком холода. Еще больше: конденсировать влагу!

Вот как сделать такую крышу:

• Шаг 1. Соедините планки на стыке угла при помощи монтажного клея.
• Шаг 2. Так же посадите на клей сами пенопластовые планки, и обрежьте лишнее со стороны улицы.
• Шаг 3. Стешите лишний пенопласт сверху, и сметите мусор.
• Шаг 4. Заклейте изолентой внутренний и внешний угол, и нанесите сверху монтажную пену.
• Шаг 5. Нарежьте кровельную мембрану на куски нужного размера, и наклейте поверх пенопласта.
• Шаг 6. Тщательно загерметизируйте все швы.
• Шаг 7. Разладьте вручную всю поверхность.

Вот как выглядит такой процесс:

Способ №5. Одинарный или двойной фальц

Одинарный фальц – один из самых популярных методов, который подходит при ширине профиля до 450 мм и вентилируемом пространстве.

Двойной фальц рекомендуют при ширине парапета от 600 мм и при вентилируемом пространстве. Другой вид крепления при таких исходных данных запрещен, ведь здесь легко возникают температурные колебания и дополнительные напряжения, и, как следствие, расшатываются узлы.

Способ №6. Монтаж во внутреннюю или внешнюю планку

Такой метод подходит при клеевом соединении, наличии вентилируемого основания и ширины профиля до 600 мм.

Способ №7. Укладка гидроизоляционной мембраны

Один из самых надежных способов защитить парапет – обернуть его ПВХ-мембраной. Сделать это нужно таким способом, чтобы ПВХ-мембрана либо заходила на горизонтальную поверхность на 80-100 мм, либо на наружную поверхность парапета:

• Шаг 1. Первым делом ее нужно зафиксировать металлической рейки.
• Шаг 2. Нарежьте металлическую рейку на нужную длину и зафиксируйте на парапете.
• Шаг 3. Закрепите полосу мембраны на парапете между металлическими планками.
• Шаг 4. Уложите поверх парапета ленту из мембраны.
• Шаг 5. Вырежьте специальные уголки из мембраны и закрепите их при помощи прикаточных роликов и сварочного аппарата.
• Шаг 6. Обработайте этими же инструментами все края и сгибы мембраны.
• Шаг 7. Полотна внизу парапета уложите в два слоя.
• Шаг 8. Укройте дополнительно все углы.

Такую мембрану можно оставить так, как и всю остальную на поверхности крыши, или же накрыть дополнительно металлическими крышками:

Способ №8. Наплавление рулонных материалов

И, наконец, один из самых надежных способов обустроить парапет – наплавить на него кровельные рулонные материалы при помощи газовой горелки:

Упомянем также современную моду использовать плоскую крышу с парапетом в практических целях, обустраивая на ней зоны отдыха и дополнительное открытое пространство для личных задач. В этом случае к парапету крепят специальное стеклянное ограждение:

Такова технология устройства, защиты и гидроизоляции парапета жилого дома. Изучайте! А если остались вопросы – задавайте их в комментариях к статье.

Защита парапетов фартуками из оцинкованной стали. Примыкание крыши к парапету

В соответствии со строительными нормами, ограждающие элементы плоских и скатных крыш – парапеты должны быть защищены от воздействия осадков. Для этого применяются специальные фасонные детали — фартуки из оцинкованной стали, чья задача – отводить воду с плоской поверхности ограждения. Вторая функция этой незамысловатой детали — прикрывать верхний торец примыкающей снаружи навесной фасадной системы либо «пирога» утепления.

Парапеты из оцинкованной стали на крыше

Разновидности железных фартуков

Данное изделие, по форме похожее на букву «П» (если смотреть с торца), изготавливается под каждый тип кровли индивидуально, после проведения обмеров. Для этого применяется 2 вида материала:

• традиционная кровельная оцинковка толщиной 0,3-1,2 мм;
• то же, с полимерным покрытием из полиэстера под цвет фасада здания.

Парапет из оцинковки с полимерным покрытием

Второй вариант предпочтительнее, поскольку окрашенный металлический элемент прослужит дольше и придаст внешнему виду фасада завершенность. В зависимости от решаемых задач применяются такие виды фартуков:

1. Обычный, с плоским верхом и боковыми сливами одинаковой длины. Как правило, ставится на наклонные парапеты скатных кровель, где вода течет вдоль ограждения.
2. Односкатный, с отливами разной длины для монтажа под уклоном.
3. Двускатный с одинаковыми сливами для любых типов кровель.
4. То же, с фигурными элементами для отвода влаги (капельниками).

Все изделия в нижней части отливов оснащены выступающими фальцами, чтобы вода не текла сразу на стену. Фартук с дополнительными капельниками по бокам позволяет отвести влагу еще дальше от стены, когда капли дождя «зализываются» ветром.

Технология изготовления

Металлический фасонный элемент делается довольно просто: листовая либо рулонная сталь размечается и гнется на станке в соответствии с размерами. Чтобы их определить, парапет обмеряется по месту. Если с внешней стороны стены закреплена фасадная система или выполнено утепление «мокрым» способом, то толщина этого «пирога» прибавляется к ширине ограждения, чтобы фартук перекрывал обе строительные конструкции.

При разметке всегда учитывается величина уклона верхней части элемента. Для его соблюдения к ширине прибавляется не менее 10 мм. Еще 5-7 см надо добавить в том случае, когда фартук монтируется на деревянный или стальной каркас (подсистему).

Длина фасонной детали зависит от начальных размеров листа или рулона стали. При изготовлении важно подобрать необходимое количество фартуков, накрывающих кровельное ограждение по всей длине с учетом нахлестов 30-40 мм. Высота боковых отливов принимается индивидуально, но обычно лежит в диапазоне 60-120 мм.

Типовой эскиз — схема парапета

Способы монтажа элементов

Фартуки устанавливаются на парапет двумя способами:

• крепятся напрямую к бетонной плите посредством дюбелей, забиваемых в пластиковые пробки;
• монтируются на подсистему из деревянных брусков либо стальных профилей.

Напрямую к бетону допускается крепить плоские детали, накрывающие наклонные ограждения. Монтаж ведется от низа ската, чтобы соблюдать правильный нахлест элементов друг на друга. Для герметичности под головки дюбелей ставятся резиновые шайбы.

Подсистемы монтируются на плоские парапеты с целью обеспечить необходимый уклон фартука в сторону кровли. Как правило, используются металлические кронштейны с наклонными уголками, куда саморезами прикручивается фасонная деталь. Кронштейны прикрепляются к плите анкерами, а наклонный уголок стыкуется с ними при помощи заклепок.

Такие элементы подсистемы размещаются по всей длине ограждения с шагом примерно 0,5 м. Количество кровельных саморезов – 2-4 шт. на каждый кронштейн в зависимости от перекрываемой ширины. В местах поворотов парапета фартуки подрезаются под углом 45°.

Является защитным элементом парапетов зданий и его выступающих элементов. Они способствуют защите парапета от различного рода осадков. Так же накрывные фартуки отводят капли от стен зданий. Изготавливаются такие парапеты из оцинкованной стали с полимерным цветным покрытием или без такового. Конфигурация таких элементов составляется по фактическим размерам кровли здания или строения. Это условие выполняется для более точного покрытия примыканий парапетов, что влияет на качество выполнения возложенных на него функций. Ниже рассмотрим основные разновидности типовых конфигураций, процесс изготовления и установки на кровле здания.

Производство фартуков парапета из оцинкованной стали

В изготовлении такого вида деталей, применяется сталь марки 08пс с оцинкованным покрытием. Это условие необходимо для того, чтобы металл долго и стойко переносил все возможные на него воздействия в виде воды и влаги, предотвращая ржавление стали и потери первоначального внешнего вида. Сам процесс изготовления заключается в гибке листовой стали, при помощи листогибочного оборудования, в готовые изделия со всеми необходимыми плоскостями. Для цветной составляющей применяется оцинкованная сталь с заводским полимерным покрытием. Такое покрытие более надежно сохраняет внешний вид самих фартуков и придает им гармоничную внешнюю составляющую. Но заводское полимерное покрытие существует только определенных цветов, представленных ниже:

В случае если вам необходимо какое-либо другое нестандартное цветовое решение, то на нашем производстве, готовые изделия мы можем окрасить в любой другой цвет по палитре RAL, применяя полимерную порошковую окраску. Такой тип окраски так же более качественно защищает оцинкованную сталь от коррозии, при том что декор таких элементов будет придавать зданию более совершенный и законченный внешний вид.

Некоторые конфигурации

На изображениях представлены некоторые возможные формы фартуков кровли:

Ограждение балкона, кровли здания, моста, набережной и т. п. В некоторых случаях решается как декоративный художественный элемент.

Смотреть значение Парапет в других словарях

Парапет — парапета, м. (от греч. para — против и petomai — лечу). 1. Ограда, перила вдоль чего-н., загородка, предохраняющая от падения. моста. По краю крыши устроен парапет. 2. Прикрытие, защищающее……..
Толковый словарь Ушакова

Парапет — м. перила, поручни, балюстрад, балясник, ограда, низенькая стенка; | воен. невысокое прикрытие, каменное, земляное, от выстрелов.
Толковый словарь Даля

Парапет М. — 1. Невысокая стенка, ограждающая балкон, мост, набережную, кровлю здания и т.п. 2. Невысокая каменная стенка, служившая бруствером на крепостных стенах.
Толковый словарь Ефремовой

Парапет — -а; м.
1. Невысокая стенка, ограда вдоль чего-л. П. балкона. П.

Какое предназначение отводится парапету на крыше?

крыши. Гранитные парапеты Невы.
2. Воен. устар. Вал для защиты от неприятельских пуль, ядер и……..
Толковый словарь Кузнецова

Парапет — (франц. parapet — от итал. parapetto), невысокая сплошная стенка,проходящая по краю крыши, террасы, балкона, вдоль набережной, моста (вкачестве заграждения); на гребне плотины,……..
Большой энциклопедический словарь

Парапет — — ограждение, невысокая сплошная стенка на краю крыши, набережной, балкона, террасы, на гребне плотины, дамбы, мола и т. д.
Исторический словарь

Парапет — (от франц. parapet, итал. parapetto, от parare – защищать и petto – грудь) – ограда, перила или невысокая сплошная стенка, проходящая по краю крыши, террасы, балкона, вдоль моста, набережной……..
Архитектурный словарь

ПАРАПЕТ — ПАРАПЕТ, -а, м. Невысокая заграждающая стенка, перила. П. моста. || прил. парапетный, -ая,-ое.
Толковый словарь Ожегова

Зубчатый парапет — Зубцы завершение стен крепостей, феодальных замков отдельных башен, элемент фортификационного сооружения, прикрывающий защитников. Боевые прорези на зубцах и……..
Архитектурный словарь

Посмотреть в Wikipedia статью для Парапет

Перевести Парапет на язык :

Слово «парапет» французско-итальянского происхождения, его дословный перевод будет звучать как «защищать грудь».

Парапет кровли: что это такое и как он устроен?

В сфере строительства термин «парапет» означает небольшое ограждение (стенку) по периметру крыши здания (как жилого, так и общественного). Иными словами, это своеобразное продолжение стен, которые выступают выше уровня кровли. Такое заградительное сооружение предназначается и для плоских, и для скатных крыш.

Виды парапета и его функции

Специалисты различают несколько видов парапета в зависимости от строительной конструкции:

• плоский (с ровной поверхностью, дополнительно снабженной капельниками для отвода воды);
• коньковый (прикрытый дополнительным козырьком);
• сложный (коньковый со встроенными капельниками, подогнутыми под козырек);
• простой или двухскатный;
• фигурный (в форме перил).

Читайте также: Подробное описание ондулина

Выбор формы парапетного ограждения зависит от его функционального предназначения. Рассмотрим основные функции парапета для крыш любых зданий:

1. Защитная:
2. от срывов кровельного покрытия сильными порывами ветра;
3. от огня в случае возникновения пожара на соседнем здании;
4. от свободного схода осадков для сохранения целостности кровли.
5. Декоративная – для индивидуализации дизайнерского решения (украшаются декорирующими элементами в виде лепнины, фигурных накладок и прочее).

В зависимости от материала изготовления, такие ограждения бывают кирпичные или металлические.

Материал для изготовления парапетного ограждения на крыше

Для крыш зданий общественного типа парапет должен изготавливаться из металлических материалов:

• стали – нержавеющей, оцинкованной или с порошковым спецпокрытием (для увеличения срока эксплуатации и придания необходимого цветового оттенка);
• меди;
• различных сплавов (предусмотренных соответствующими строительными нормами) – алюминия, готового металлопрофиля.

Толщина металлической конструкции должна быть от 3 мм. Помимо этого, его покрывают слоем специальной краски для предотвращения коррозии. Также эти конструкции требуют оснащенности подкосами и стойками, так как крепятся к крыше с их помощью.

Такой парапет, используемый на крыше, сочетает в себе обе основных функции – и защитную, и эстетическую.

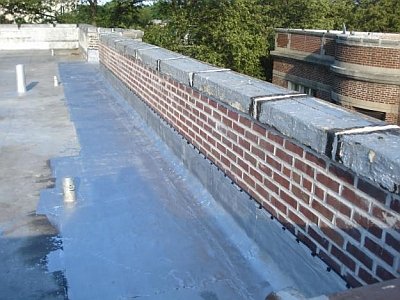

Кирпич применяют чаще всего при строительстве жилых домов. Парапет из этого материала строят непосредственно в процессе строительства самого дома. Особенностью кирпичного ограждения являются:

• небольшая высота;
• металлический фартук;
• канавка для заведения кровельного покрытия, которое фиксируется специальной планкой.

Также могут для создания парапета использоваться бетонные блоки и монолитный железобетон.

Особенности установки парапета на крыше

Российское строительство подчиняется специальным строительным нормам и правилам, которые принимаются органами местной исполнительной власти в виде нормативных актов технического направления – СНиПов. Согласно этим стандартным нормам высота парапетов может быть различной – 60 сантиметров, 90 сантиметров, 1 метр 20 сантиметров. Эти критерии зависят от уклона кровли и высоты карниза:

• если уклон до 12%, высота парапетного ограждения на крыше допускается свыше 10 метров;
• если уклон превышает 12%, то и парапет может быть больше 7 метров.

Такие нормы предусматриваются пожарной безопасностью для крыш с плоским типом кровли, балконов и лоджий, а также открытых лестничных пролетов и т. п.

Читайте также: Что лучше выбрать для крыши: металлочерепицу или профнастил

Еще СНиП предусматривает ряд нюансов в возведении парапетного ограждения на крыше:

1. Для производственных зданий с внутренними водостоками парапет нужен с высотой до 60 сантиметров с дополнительным ограждением в виде решетки от поверхности самой крыши.
2. Для жилых многоквартирных домов – высота от 1 м 20 сантиметров (при этом поручни для лестниц от 90 сантиметров).
3. Для общественных (административных) зданий – от 90 сантиметров.

Во всех случаях парапетное ограждение должно быть непрерывным, а лестничные марши с поручнями способными выдерживать горизонтальные нагрузки более 0,3 кН/м.

Советы экспертов

Специалисты перед монтажом парапета на крыше рекомендуют обратить внимание на такие существенные моменты:

• выбор качественных материалов (в противном случае эксплуатация такого ограждения будет сравнительно недолгой);
• возможность использования альпинистского оборудования при высоте дома свыше трех этажей (или вызов профессионального монтажника-высотника);
• необходимость обязательной двухслойной гидроизоляции, состоящей из слоя битума и слоя рубероида (в современном строительстве есть возможность вместо рубероида применить полимерные материалы, отличающиеся более высоким сроком службы).

Читайте также: Что лучше ондулин или металлочерепица

И напоследок, эксперты советуют для ознакомления просмотреть специальное видео по установке парапетного ограждения: https://www.youtube.com/watch?v=abAxyDdbXI4.

Парапет представлен в виде ограждения, расположенного на плоских или скатных крышах и обеспечивающего безопасное передвижение по ним в ходе ремонтных работ. Конструкции парапетов могут быть любыми и зависят напрямую от строительных требований. Итак, для чего же нужны парапеты, и как их правильно устанавливать?

Правильно собранное ограждение парапета кровли надежно защищает кровлю от ветра, при сильных порывах которого возможна даже деформация и срыв покрытия. Не менее важно и эстетическое назначение парапета – за счет него облагораживается крыша многоэтажек, под ним скрываются блоки систем кондиционирования и другие коммуникации.

На высотных зданиях обязательно должен присутствовать фартук от осадков из оцинкованных стальных листов, металлопрофиля, бетонных плит, медных колпаков. В строительной практике высоким спросом пользуются парапеты из кирпича – они укладываются поверх готового кровельного покрытия. В высоту такой парапет должен быть не ниже 0,5 м, а внутри в нем будет проходить кровельный ковер, поверх которого укладывается специальная прижимная планка – как это прослеживается на фото. Для улучшения прочности конструкции кладка может выполняться с деревянными, либо металлическими армирующими деталями. Установка металлических поручней является обязательной процедурой, тогда за счет них высота парапета будет не менее 1,2 м.

Сборка конструкции парапета

Монтируется металлический парапет достаточно просто – из основной части, так называемой полки, и фигурных, либо прямых отгибов, расположенных под 90 градусов.

Правила, предъявляемые к парапету:

• на эксплуатируемые кровли устанавливаются парапеты не ниже 1,2 м;
• на не эксплуатируемой плоской кровле здания, которое ниже 10 м, функцию парапета может выполнять декоративная металлическая ограда, так же допустимо отсутствие какого-либо ограждения вообще; если здание выше 10 м, то парапет устанавливается в обязательном порядке;
• там, где наблюдается примыкание мягкой кровли к парапету, укладывается водоизоляционный ковер, а для крепежа используются специальные костыли (подробнее: «Как сделать примыкание кровли к парапету – устройство узлов на практике»);
• если в качестве кровельного покрытия укладывается ПВХ-материал, либо ТПО-мембрана, то для фиксации капельника потребуется дополнительный водоизоляционный ковер;
• если устанавливаются парапеты из оцинкованной стали выше 45 см, то обязательно наличие защитного фартука, поверх которого на саморезы крепится прижимная металлическая рейка и выполняется герметизация всех стыков (прочитайте также: «Отливы для крыши»).

Покрытие парапета медью, детально на видео:

Выполнение монтажных работ

Для сооружения парапета нужно заранее подготовить:

• необходимое количество кирпичей и раствора для их кладки;
• металлическую арматуру;
• прижимные планки;
• чтобы закрыть узел парапета плоской кровли обязательно должен быть фартук (прочитайте: «Как устроен узел парапета на крыше»);
• гидроизоляционный материал;
• металлические колпаки;
• материал и инструменты для крепежа.

Работа выполняется после полного монтажа перекрытий и основного кровельного покрытия. Кладка каждого ряда требует армирования при помощи стальных прутьев, при этом их высота не должна быть менее 50 см, иначе нужно будет дополнительно ставить ограждения (подробнее: «Высота ограждения кровли — что нужно знать»).

Парапет на кровле — все способы качественной отделки в фото обзоре!

По окончании работ выполняется плавное соединение ограждающих элементов и кровли. Для этого кровельное покрытие крепится под углом в 45 градусов на песчано-цементный раствор, затем поверх него кладется два слоя рубероида, и вся система промазывается битумным составом. Помните, что узел примыкания кровли к парапету должен быть тщательно обработан – от этого зависит качество всей конструкции (подробнее: «Узел примыкания кровли к стене — монтаж»).

Как только все просохнет, гидроизоляцию нужно зафиксировать на саморезы, установить прижимную планку и фартук. Колпаки могут быть различными: плоскими, двускатными, декоративными, но, независимо от выбора, они крепятся также саморезами. Аналогичным способом устанавливается парапет оцинкованный и другие подобные кровельные ограждения.

Конструкция, несмотря на большую значимость в создании безопасной кровли, достаточно проста для установки. Следует соблюдать основные правила монтажа элементов, самыми важными из них считаются примыкание кровли к парапету и качественное крепление.

Напомним, что парапеты обязательны при строительстве и ремонте высотных домов (более 10 м), в остальных ситуациях можно обойтись декоративными металлическими поручнями.

Проектирование и строительство домов

Примыкание пароизоляции к парапету. Место примыкания кровли к ограждению. Примыкание кровли к парапету

В соответствии со строительными нормами, ограждающие элементы плоских и скатных крыш – парапеты должны быть защищены от воздействия осадков. Для этого применяются специальные фасонные детали — фартуки из оцинкованной стали, чья задача – отводить воду с плоской поверхности ограждения. Вторая функция этой незамысловатой детали — прикрывать верхний торец примыкающей снаружи навесной фасадной системы либо «пирога» утепления.

Парапеты из оцинкованной стали на крыше

Разновидности железных фартуков

Данное изделие, по форме похожее на букву «П» (если смотреть с торца), изготавливается под каждый тип кровли индивидуально, после проведения обмеров. Для этого применяется 2 вида материала:

• традиционная кровельная оцинковка толщиной 0,3-1,2 мм;
• то же, с полимерным покрытием из полиэстера под цвет фасада здания.

Парапет из оцинковки с полимерным покрытием

Второй вариант предпочтительнее, поскольку окрашенный металлический элемент прослужит дольше и придаст внешнему виду фасада завершенность. В зависимости от решаемых задач применяются такие виды фартуков:

1. Обычный, с плоским верхом и боковыми сливами одинаковой длины. Как правило, ставится на наклонные парапеты скатных кровель, где вода течет вдоль ограждения.
2. Односкатный, с отливами разной длины для монтажа под уклоном.
3. Двускатный с одинаковыми сливами для любых типов кровель.
4. То же, с фигурными элементами для отвода влаги (капельниками).

Все изделия в нижней части отливов оснащены выступающими фальцами, чтобы вода не текла сразу на стену. Фартук с дополнительными капельниками по бокам позволяет отвести влагу еще дальше от стены, когда капли дождя «зализываются» ветром.

Технология изготовления

Металлический фасонный элемент делается довольно просто: листовая либо рулонная сталь размечается и гнется на станке в соответствии с размерами. Чтобы их определить, парапет обмеряется по месту. Если с внешней стороны стены закреплена фасадная система или выполнено утепление «мокрым» способом, то толщина этого «пирога» прибавляется к ширине ограждения, чтобы фартук перекрывал обе строительные конструкции.

При разметке всегда учитывается величина уклона верхней части элемента. Для его соблюдения к ширине прибавляется не менее 10 мм. Еще 5-7 см надо добавить в том случае, когда фартук монтируется на деревянный или стальной каркас (подсистему).

Длина фасонной детали зависит от начальных размеров листа или рулона стали. При изготовлении важно подобрать необходимое количество фартуков, накрывающих кровельное ограждение по всей длине с учетом нахлестов 30-40 мм. Высота боковых отливов принимается индивидуально, но обычно лежит в диапазоне 60-120 мм.

Типовой эскиз — схема парапета

Способы монтажа элементов

Фартуки устанавливаются на парапет двумя способами:

• крепятся напрямую к бетонной плите посредством дюбелей, забиваемых в пластиковые пробки;
• монтируются на подсистему из деревянных брусков либо стальных профилей.

Напрямую к бетону допускается крепить плоские детали, накрывающие наклонные ограждения. Монтаж ведется от низа ската, чтобы соблюдать правильный нахлест элементов друг на друга. Для герметичности под головки дюбелей ставятся резиновые шайбы.

Подсистемы монтируются на плоские парапеты с целью обеспечить необходимый уклон фартука в сторону кровли. Как правило, используются металлические кронштейны с наклонными уголками, куда саморезами прикручивается фасонная деталь. Кронштейны прикрепляются к плите анкерами, а наклонный уголок стыкуется с ними при помощи заклепок.

Такие элементы подсистемы размещаются по всей длине ограждения с шагом примерно 0,5 м. Количество кровельных саморезов – 2-4 шт. на каждый кронштейн в зависимости от перекрываемой ширины. В местах поворотов парапета фартуки подрезаются под углом 45°.

Раньше парапеты на зданиях возводились для красоты, теперь же необходимость их наличия прописана в ГОСТах. Если коротко описывать данный архитектурный элемент, то парапет на кровле – это ограждение, задача которого – оберегать здание от осадков и климатических воздействий, а также выполнять защитную функцию для людей, находящихся на крыше. Постоянное совершенствование дизайнерских требований сделало эту конструкцию еще одной возможностью для украшения современных строений.

Итак, крепление парапета – это требование стандартов, но распространяется оно не на все здания. Данный вид защитного элемента необходимо устанавливать на домах высотой более 10 метров, при этом измерения ведутся точно до карниза. Уклон кровли, указанный в ГОСТ, обозначен величиной 12%. Для более крутых скатов монтируют ограждения, даже если высота до карниза равна 7 метрам.

Парапеты бывают самых разных конструкций, но для кровли востребован плоский вариант, производимый в двух видах:

1. Простая плоская конструкции. Имеет ровную форму и капельники, разведенные в стороны.
2. Простая плоская конструкции, но с капельниками прямоугольной формы. Отличается более плотным примыканием к поверхности кровли.

Парапет крыши – стандартный атрибут плоских кровель, в том числе инверсионных, но может устанавливаться и на скатных конструкциях. Функциональное назначение парапета – обеспечение безопасности людей, находящихся на крыше. Кроме того, данный элемент может служить архитектурным украшением здания.

Требования к конструкции

Согласно СНиП, в обязательном порядке требуется установка парапета на крышах зданий, высота которых составляет более 10 метров (до карниза), а угол уклона ската доходит до 12%. В случае, если уклон крыши превышает 12% при высоте здания до карниза свыше 7 метров, необходимо устройство ограждения. В первую очередь это требование относится к плоским эксплуатируемым кровлям, на которых предполагается пребывание людей.

Парапет крыши может изготавливаться из различных материалов, в первую очередь, это :

• монолитный железобетон;
• кирпич;
• бетонные блоки;
• металл.

Металлический парапет обычно представляет собой сварную ограждающую конструкцию, которая крепится к крыше поверх кровельного покрытия.

Высота парапета крыши обычно выбирается исходя из архитектурных особенностей здания, конфигурации крыши, ее функционального назначения. По требованиям СНиП, парапет должен иметь высоту не менее 45 см. Максимальный размер конструкции – 1,2 метра.

Минимальное значение высоты парапета обусловлено необходимостью монтажа дополнительного гидроизоляционного ковра, который крепится с заходом в 25 см и более на вертикальную поверхность конструкции. Сверху парапет должен быть защищен специальным металлическим фартуком, предохраняющим от разрушительных внешних воздействий снега, дождя и ветра. Фартук для парапета может быть изготовлен из :

• металлопрофиля;
• оцинкованной стали;
• меди.

Нередко парапеты из бетона или кирпича сверху защищают бетонными плитами, декоративным камнем. В этом случае металлический фартук не монтируется.

У парапета плоской крыши верхняя часть может быть горизонтальной или скатной. Также возможно изготовление конструкций нестандартной формы по индивидуальному заказу. При монтаже стального фартука требуется использовать крепежные костыли, при этом меcта крепления необходимо качественно обработать строительным силиконовым герметиком. Если на парапет сверху укладываются бетонные плиты, стыки между ними требуется надежно герметизировать, как и узел примыкания кровли к парапету.

Кирпичный парапет

Ограждающая конструкция на крыше, выполненная из кирпича обычно представляет собой продолжение кирпичной стены здания, которое выполняется после монтажа перекрытий. На этапе проектирования рекомендуется определить требуемую высоту кирпичного «бортика», чтобы при кладке предусмотреть обустройство специальной канавки, которая необходима, чтобы выполнить примыкание кровли к парапету.

Канавка выполняется, если конструкция имеет высоту, превышающую 50 см. В других случаях рулонный кровельный ковер заводится на его верхнюю плоскость с последующим монтажом защитного фартука.

Обустройство примыкания

Примыкание мягкой кровли к парапету требует усиленной гидроизоляции. Рулонное кровельное покрытие монтируется с заходом на вертикальную поверхность. Обязательно выполняется усиленная гидроизоляция примыкания. Если укладывать материал без монтажа специальной опоры, в месте сопряжения плоскостей образуется полость под кровельным ковром. Это ведет к риску случайных механических повреждений настила, нарушение герметичности покрытия .

Чтобы избежать проблем, связанных с порчей кровельного покрытия в процессе очистки кровли или эксплуатации крыши, между основанием крыши и парапетом выполняется бортик под углом 45°. Для этого используется цементно-песчаный раствор, в некоторых случаях можно уложить деревянные бруски треугольного сечения, обработанные огнебиозащитным составом. Такой бортик позволяет обеспечить плотное прилегание рулонного материала по всей плоскости.

Если гидроизоляция выполнена из рубероида, его следует приклеить к основанию крыши, бортику и стенке парапета разогретой битумной мастикой. После остывания необходимо приклеить второй гидроизолирующий слой. Чтобы выполнить примыкание кровли к парапету, верхний край используемого материала заводится в подготовленную канавку, либо на верхнюю часть конструкции.

Край рулонного материала, заведенный в канавку, необходимо закрепить металлической прижимной планкой с помощью дюбелей. Планка и стык обрабатывается герметиком и окрашивается краской, устойчивой к атмосферным воздействиям. Этой же планке затем крепится верхний металлический фартук.

Является защитным элементом парапетов зданий и его выступающих элементов. Они способствуют защите парапета от различного рода осадков. Так же накрывные фартуки отводят капли от стен зданий. Изготавливаются такие парапеты из оцинкованной стали с полимерным цветным покрытием или без такового. Конфигурация таких элементов составляется по фактическим размерам кровли здания или строения. Это условие выполняется для более точного покрытия примыканий парапетов, что влияет на качество выполнения возложенных на него функций. Ниже рассмотрим основные разновидности типовых конфигураций, процесс изготовления и установки на кровле здания.

Производство фартуков парапета из оцинкованной стали

В изготовлении такого вида деталей, применяется сталь марки 08пс с оцинкованным покрытием. Это условие необходимо для того, чтобы металл долго и стойко переносил все возможные на него воздействия в виде воды и влаги, предотвращая ржавление стали и потери первоначального внешнего вида. Сам процесс изготовления заключается в гибке листовой стали, при помощи листогибочного оборудования, в готовые изделия со всеми необходимыми плоскостями. Для цветной составляющей применяется оцинкованная сталь с заводским полимерным покрытием. Такое покрытие более надежно сохраняет внешний вид самих фартуков и придает им гармоничную внешнюю составляющую. Но заводское полимерное покрытие существует только определенных цветов, представленных ниже:

В случае если вам необходимо какое-либо другое нестандартное цветовое решение, то на нашем производстве, готовые изделия мы можем окрасить в любой другой цвет по палитре RAL, применяя полимерную порошковую окраску. Такой тип окраски так же более качественно защищает оцинкованную сталь от коррозии, при том что декор таких элементов будет придавать зданию более совершенный и законченный внешний вид.

Некоторые конфигурации

На изображениях представлены некоторые возможные формы фартуков кровли:
